468. 箱根登山鉄道 小涌谷変電所(直流)と箱根登山鉄道 変電所群

468. 箱根登山鉄道 小涌谷変電所と箱根登山鉄道 変電所群

箱根登山鉄道に変電所数は、小田急ホールディングスの有価証券報告書によると4か所ある。
それは、
4.小涌谷変電所
である。
湯本変電所は、過去にレポートしたので高度が高い順にレポートをしてみよう。


グーグルマップで表示名がでる
アプローチ:小涌谷駅 容易
給電区間:箱根登山鉄道 強羅・宮ノ下変電所間
受電:東電6.6kV受電
き電:D.C. 750V
高度523m 終点 強羅の高度541m 差し引き18m
宮ノ下の高度436m 差し引き87m


小涌谷変電所 建屋 最近できたような建物

右に東電6.6kV受電電柱

黄色の部分が変電所からのき電線

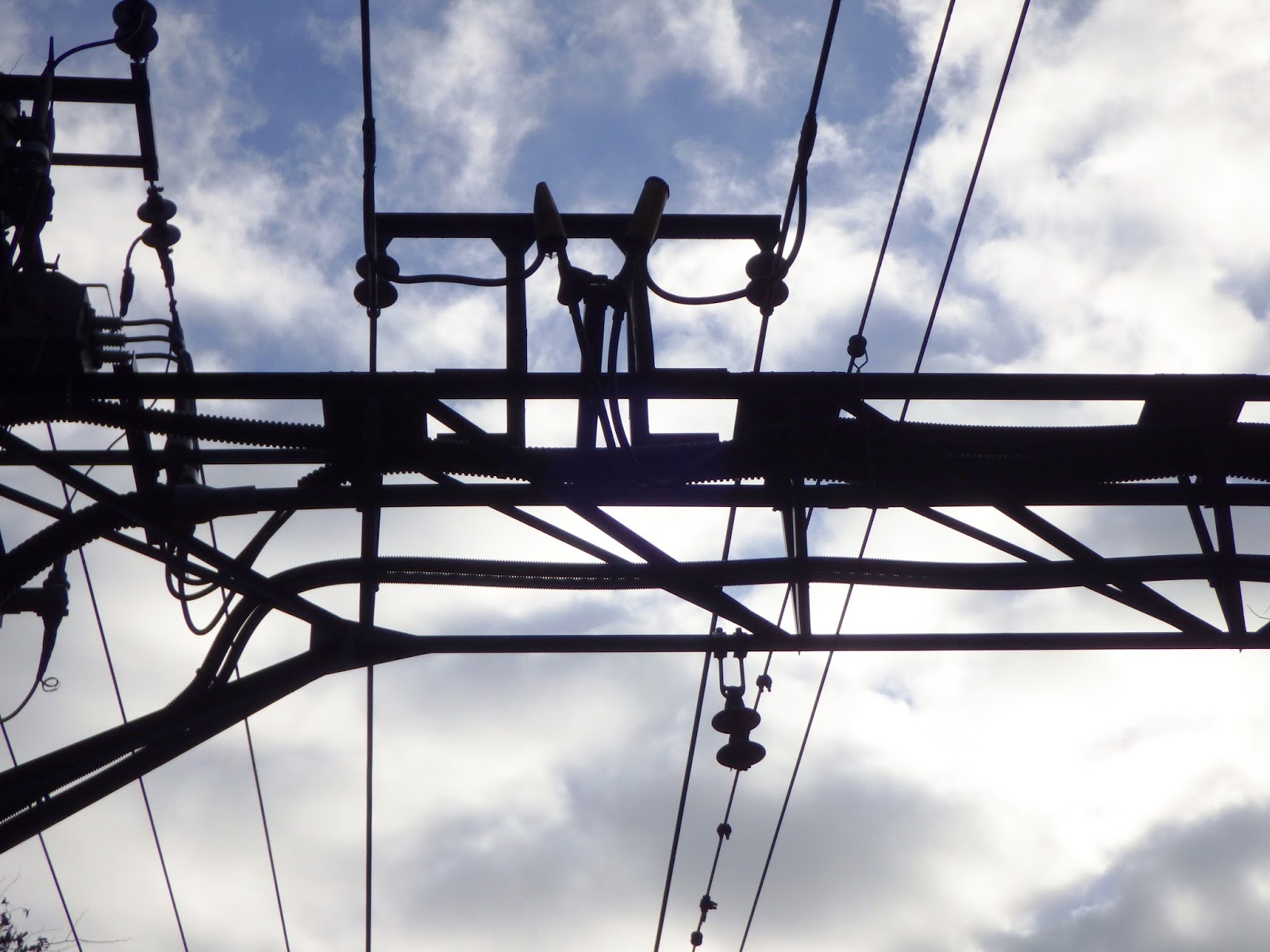

宮ノ下変電所からのき電線2条にT字き電(並列)

き電線接続T字接続

強羅線と書いてあるのがき電線収納コルゲート菅


宮ノ下からのき電線2条は、均圧線が2条間に張られている

登山電車電圧は下り方面で約800Vを示している。
