2015年9月20日

417. 小田急電鉄 小田原線 柿生変電所(直流)

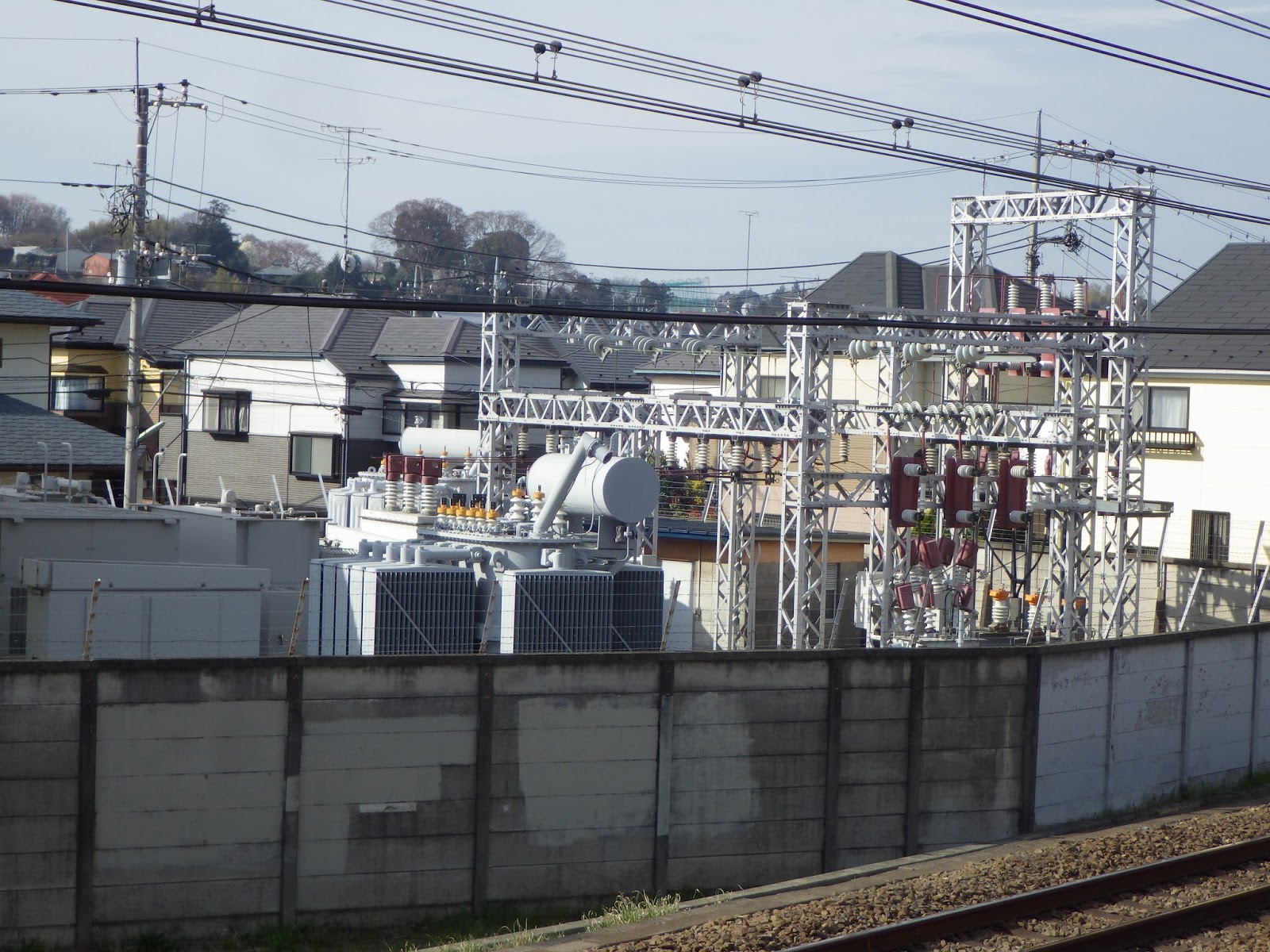

柿生変電所

グーグルマップで表示名がでる
場所:柿生駅
アプローチ:容易
受電:新百合ヶ丘変電所からの連絡送電線受電22kV×1回線に変更
   柿生SSで分断 柿生SS~玉川学園SSまでの22kV送電線撤去 2025年
き電:本線 方面別き電2015時点
変成設備 シリコン整流器4,500kW×2 方面別き電 Wセクション方式

変電所銘板が無い


き電線立上り
奥の建屋に延長き電用断路器

新百合ヶ丘⇔柿生 Wセクション方式(下り線)

下り線方 き電線 左は下り線Wき電のデッドセクション部にき電

右は下り線Wき電のデッドセクション部にき電

新百合ヶ丘方面 接地断路器

次変電所 玉川学園変電所方面 接地断路器

インピーダンスボンド中性点に繋がる帰線

インピーダンスボンド中性点に繋がる帰線

22kV受電部
交換された古い整流用変圧器が残っている

新百合丘変電所と玉川学園変電所の22kV送電線突合せ部
現在 玉川学園方は開路



玉川学園変電所方面の連絡送電線22kV 架空 今はもう無い


新百合ヶ丘変電所からの連絡送電線22kV 柿生駅通過

柿生変電所に向う連絡送電線22kV

22kV連絡送電線 接続部


22kV連絡送電線 接続部
