2015年9月20日

430. 小田急電鉄 小田原線 東海変電所(直流)

 東海変電所

グーグルマップで表示名がでる
場所:東海大学前駅
アプローチ:容易
受電:小田急鶴巻変電所からの自営22kV受電 1回線
き電:本線 秦野変電所方は、方面別き電、伊勢原変電所方は上下一括き電
変成設備:シリコン整流器 4,500kW×2

鶴巻変電所からの22kV連絡送電線

変電所に引き入れられる

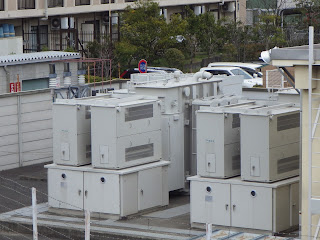

シリコン整流器 2台

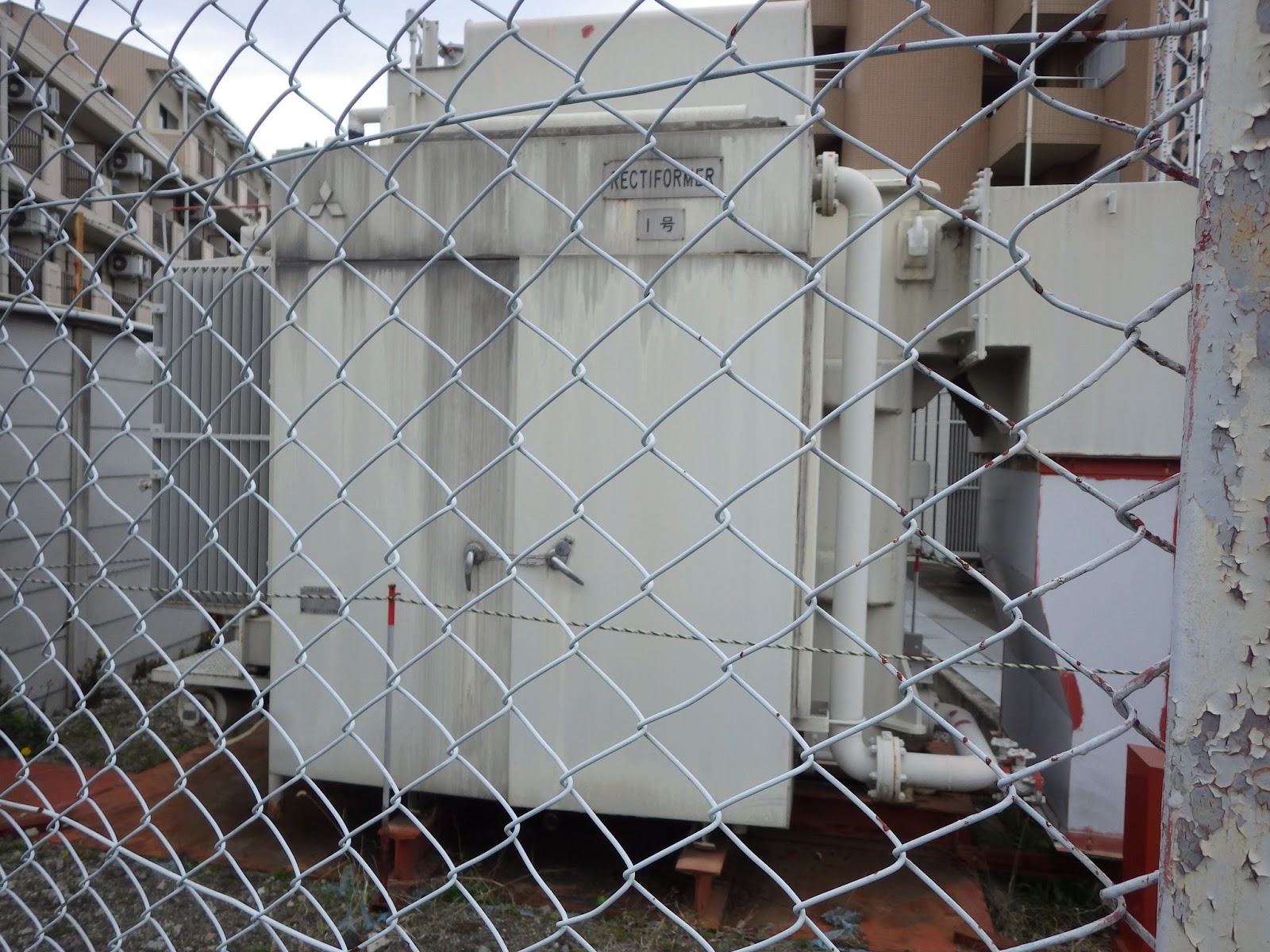

整流用変圧器



き電線引き出し部

オーソドックスなき電線接続部

次変電所は渋沢だが秦野に変電所がある。




インピーダンスボンドに繋がる帰線

カラスの巣 22kV送電線

セクションオーバー防止センサー 線路の白い部分

東海変電所区間はWセクション方式とはないので
セクションオーバー防止装置が設備されている
