2015年9月20日

431.　小田急電鉄　小田原線　秦野変電所（直流）

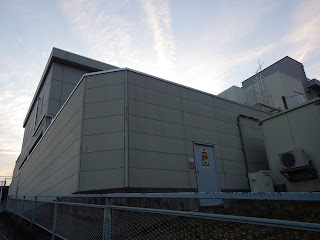

秦野変電所


グーグルマップで表示名がでない
場所：秦野駅
アプローチ：困難　とても変電所があるとは思えない
特徴：比較的新しくできた変電所　
受電　TEPCO　善波線　66kV×２回線T分岐　イオン秦野と共同受電　地中送電線で引入れ
き電：本線　Tき電　
変成設備：シリコン整流器　4,000kW×２
C-GIS設備



秦野変電所と明記


き電線接続部

き電線接続部　Tき電

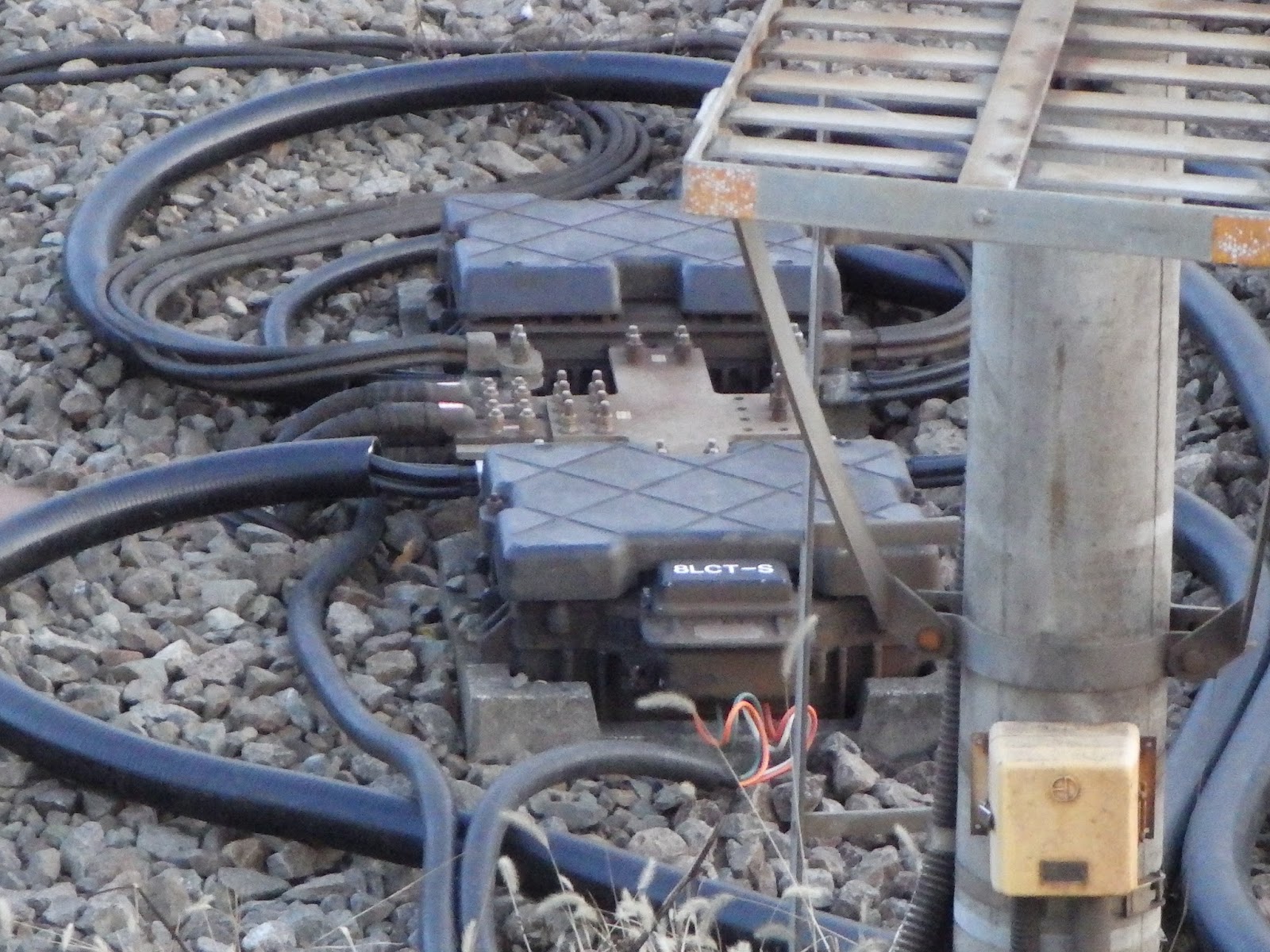

インピーダンスボンドに繋がる帰線
