2015年9月20日

435. 小田急電鉄・箱根登山鉄道 湯本変電所(直流)

湯本変電所

グーグルマップで表示名がでる 場所:箱根湯本駅
アプローチ:容易
特徴:小田急の変電所も兼ねる
受電:TEPCO 22㎸受電
き電:1,500V小田急線 750V箱根登山鉄道
小田急線側変成設備 2,000kW

箱根湯本駅 箱根登山鉄道側 線路 登山鉄道は750Vき電



デッドセクション 入口部


デッドセクション 出口部


デッドセクションを形成 右奥にセクション在り


JR型と違いクサビが無い

区分表示

見なれない機器

架線に油を塗布する機器

カーブが多く低速で通過するため架線に油を塗布している

湯本変電所

登山鉄道側 750V整流器
奥に22㎸ 1回線受電の鉄塔

登山鉄道側 750V整流器

小田原線用1500V整流器 2,000kW

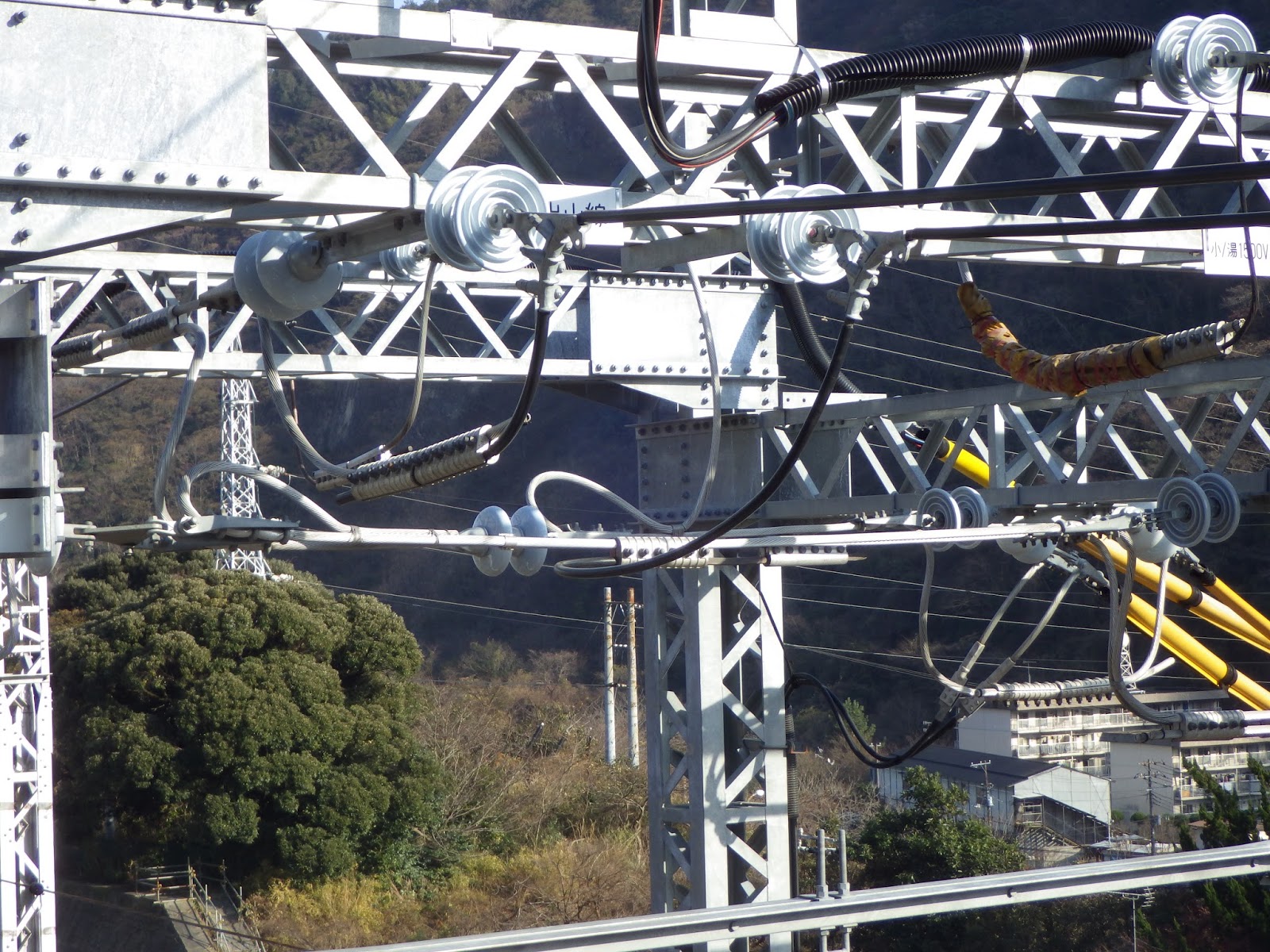

750V2条ポリマ碍子と1500Vき電線 ピン碍子





登山鉄道側は電流が多いため2条

左 帰線 小田原線は1500V 小田原開閉所⇔湯本変電所

左2本 750V箱根登山鉄道き電線

小田原線は1500Vと明記
