2015年9月20日

429. 小田急電鉄 小田原線 鶴巻変電所(交流)

鶴巻変電所

東電 宮地変電所に隣接 奥の線路際


グーグルマップで表示名がでない 場所:鶴巻温泉駅 アプローチ:困難
特徴:小田急線の交流変電所
受電:TEPCO宮地線66㎸2回線引込TEPCO宮地変電所内分岐 66kV2回線受電 降圧22kV
給電:東海変電所に送電 旧伊勢原変電所が伊勢原駅にあった際は、ここから連絡送電線が旧伊勢原変電所まで伸びていた。新伊勢原変電所は、高架下に移動して66kV受電で稼働している



車中より66kV降圧22kVC-GIS設備
変圧器の隣はMOF 一番右 受電端 66kV 2回線

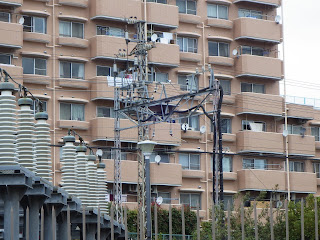

東海変電所向け22kV連絡送電線立上り


分岐所につながる宮地線ケーブル
鶴巻線 12号鉄塔引き卸し宮地変電所まで地中ケーブル化
鶴巻線 12号鉄塔からケーブルが引きおろされる

分岐所

宮地変電所で鶴巻変電所へ分岐


小田急鶴巻線
