2015年9月20日

423. 小田急電鉄 江ノ島線 藤沢変電所(直流)

藤沢変電所

グーグルマップで表示名がでない
場所:藤沢駅
アプローチ:困難
特徴:JRと小田急線にはさまれた場所にある
受電:TEPCO 66kV ×2受電
き電:江ノ島線、湘南台方は上下一括き電、藤沢駅構内専用き電線有
変成設備:シリコン整流器 4,500kW×2

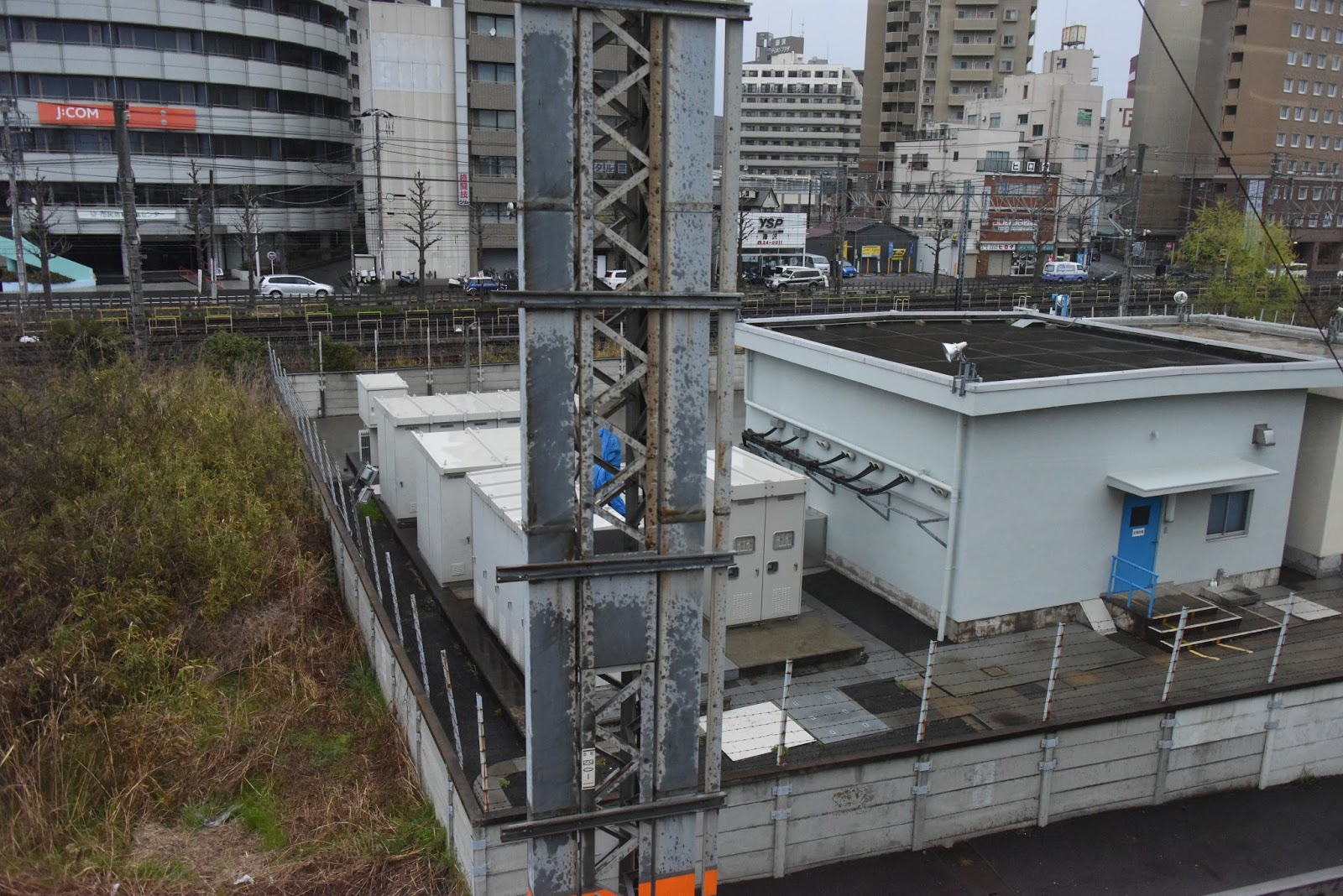

藤沢変電所 車中から

藤沢変電所 車中から

奥に整流用変圧器とシリコン整流器 高配変電所

円筒形の筒はOFケーブル用油槽?


藤沢駅構内き電線

接地断路器が見える



Wセクション方式では無いようだ。

変電所入口


Wセクション方式では無いようだ。


Wセクション方式では無いようだ。

接地断路器が見える
