グーグルマップで表示名が出ない。
場所：守谷駅 変電所位置秋葉原基点38.6Km
アプローチ：容易
受電：東電守谷線66kV受電地中ケーブル
き電：PWM変換器 4,500kW×2
特徴：高架下の変電所。送電線は高架下に敷設され、引き込まれている。
守谷車両基地には、車両点検用の交流加圧装置（き電用変圧器20,000V)が2か所あり交直車両の点検ができる検修庫がある。
直流の検修庫の一部には、帰線電流を遮断する断路器（レール）とき電線の断路器が組みになった部分があり、流入する帰線電流を遮断している。
参考文献
鉄建建設・運輸機構東京支社；2006：つくばエクスプレス（常磐新線）工事誌
特徴：高架下の変電所。送電線は高架下に敷設され、引き込まれている。
守谷車両基地には、車両点検用の交流加圧装置（き電用変圧器20,000V)が2か所あり交直車両の点検ができる検修庫がある。
直流の検修庫の一部には、帰線電流を遮断する断路器（レール）とき電線の断路器が組みになった部分があり、流入する帰線電流を遮断している。
 |

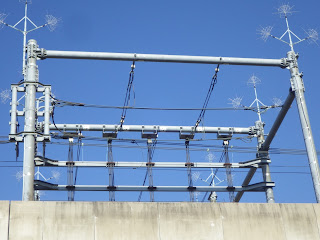

| 門型鉄構の上に放電型避雷器が備えられている この項 中央システムセンター変電所参照 |
 |

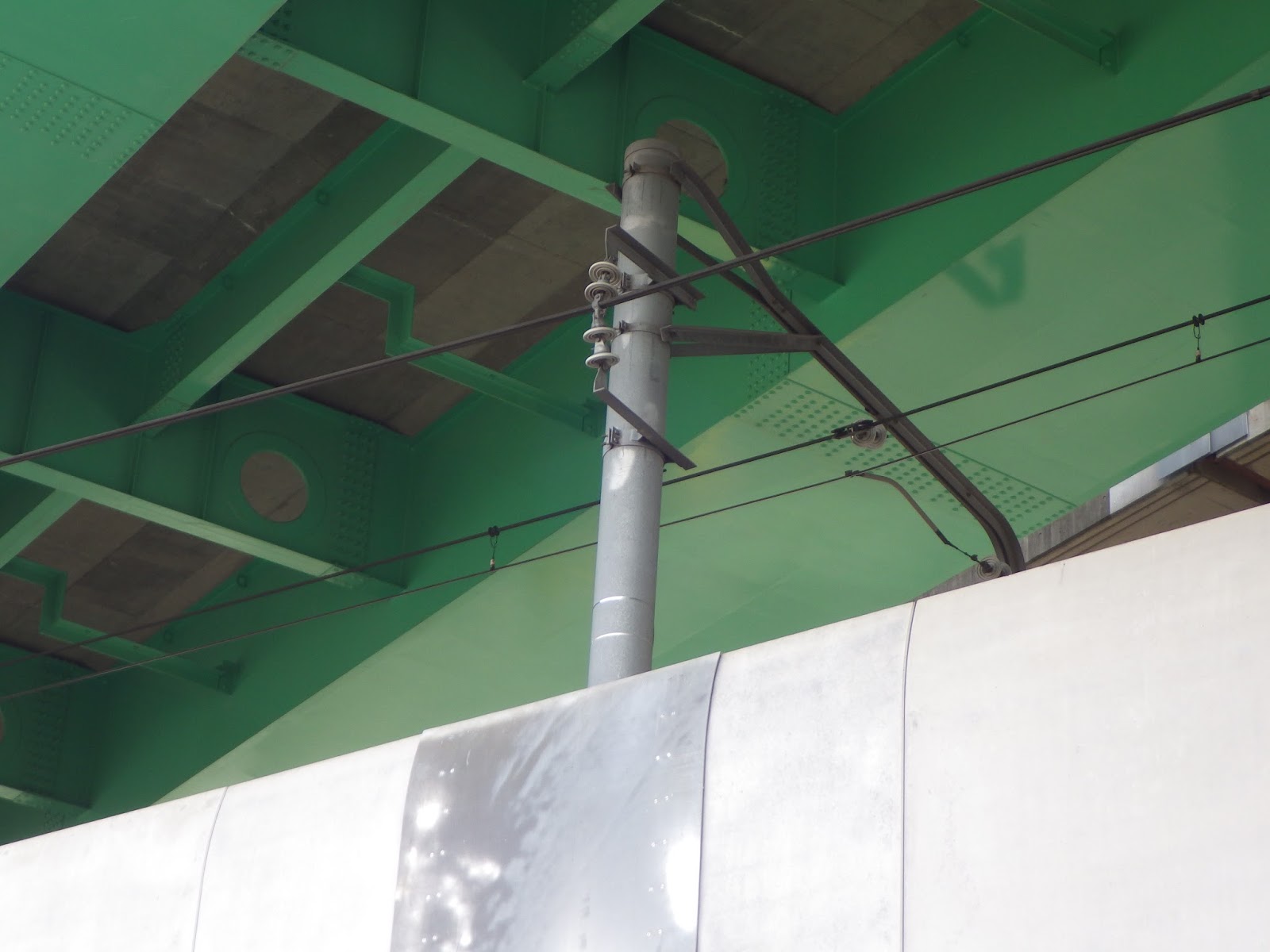

| 基地方き電線F5 |
 |
| 電柱の上に放電型避雷器が備えられている イオナイザー |
 |
| 守谷変電所へ繋がる送電線66kV埋設標 |
 |
| 分岐鉄塔 |
守谷基地
 |
| セクション終了標識 |
 |
| 守谷基地全景 |
 |
| セクション表示 |
 |
| き電線を上下で保持 風が通り抜ける場所に設置 |
 |
| パンタグラフ擦り板検査用カメラ |
 |
| パンタグラフ擦り板検査用カメラ |
 |
| 電留線区分用断路器 |
 |
| 電留線区分用断路器 |
 |
| セクションは改良型クサビ止め |
 |
| 検修庫供給用 交直切替断路器 1,500V⇔20,000V |
 |
| 接地型交流20kV 断路器 直流1,500Vも交流対応型 断路器を使用 |
 |
| 検修庫と接続される交直切替断路器 |
 |
| AC6.6kVから20kVへの昇圧変圧器(き電用Tr) |
 |
| 整備線交流き電盤 |
 |

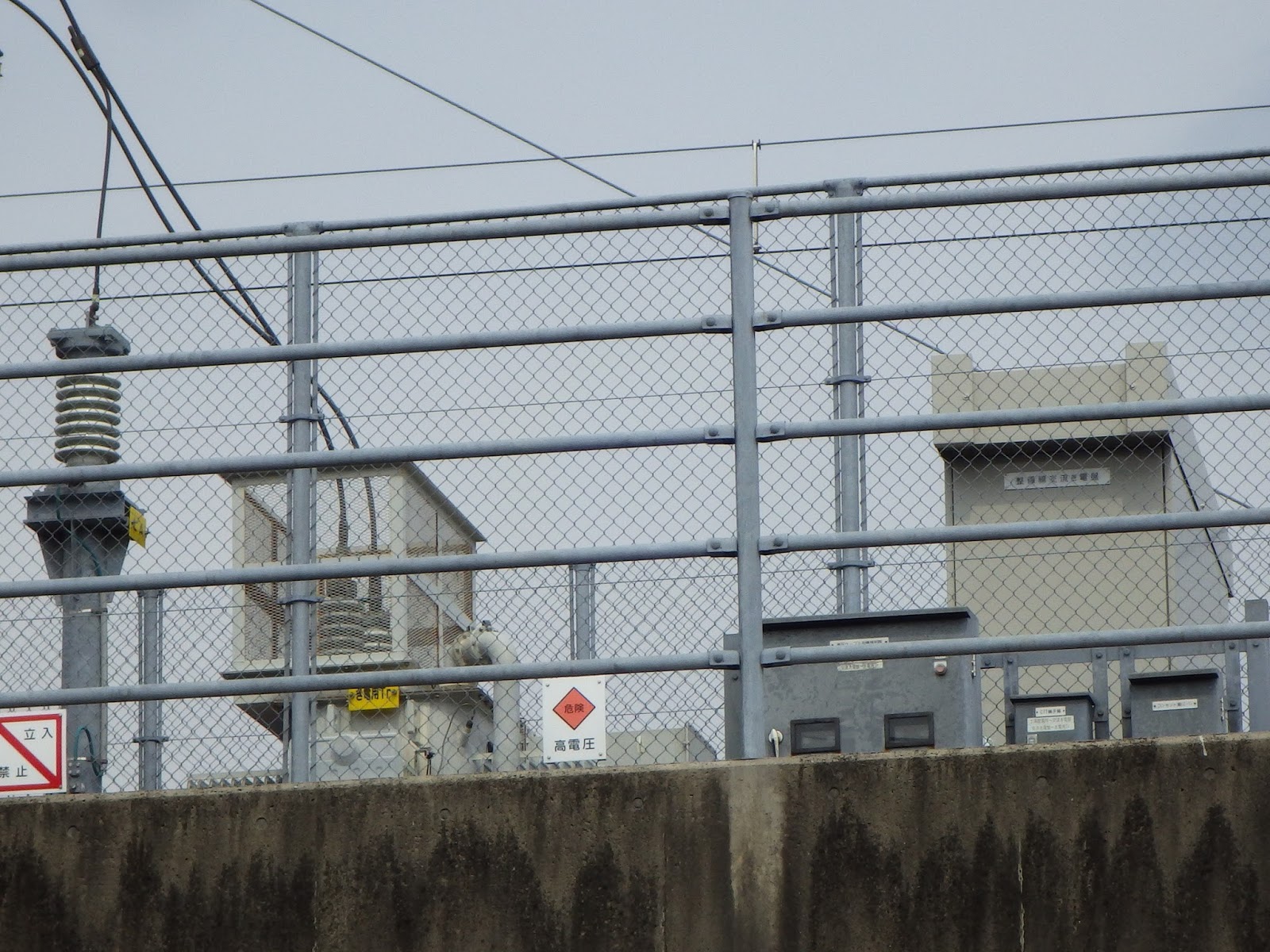

| AC20kV変電設備 |
 |
| AC20kV変電設備 |
 |
| 検修庫につながるAC20kVき電線 |
 |
| 交直き電変電所全景 |
 |
| 直流研修庫につながる断路器 架線き電用とレール用の断路器が並ぶ |
 |
| 直流研修庫につながる断路器 架線き電用とレール用の断路器が並ぶ |
 |

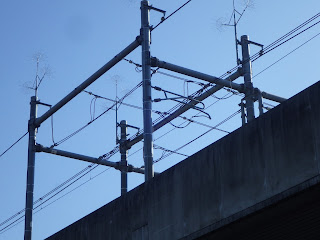

| 避雷用 イオナイザー |
 |
| 避雷用 イオナイザー 先に微小放電を起こさせて空中電荷を中和する働きをする。 |
参考文献
鉄建建設・運輸機構東京支社；2006：つくばエクスプレス（常磐新線）工事誌
