2015年8月24日

352. 首都圏新都市鉄道 TX 秋葉原変電所(直流)

TX 秋葉原変電所



グーグルマップで表示名がでない
場所:秋葉原駅 変電所位置基点駅中央から00.1Km
アプローチ:困難
特徴:地下にある変電所。き電ケーブルがあり辛うじて変電所と判る。
受電:東電神田変電所22kV受電地中ケーブル
き電:PWM変換器 4,500kW×2

秋葉原駅中心0k000標識 ここから100m地点に変電所がある
新徒町方面
機器搬入用ハッチ 剛体架線が取り外れるようになっている。
地下2~3Fが変電所 新御徒町方

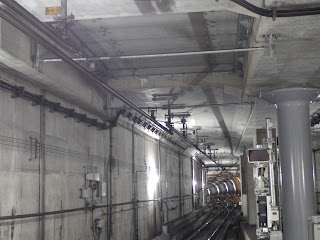

き電線が剛体架線に繋がる


天井部の帰線

終端部から立ち上げる帰線

終端部から立ち上げる帰線

地上部の換気部

地上部の換気部
黒田泰明:計画 常磐新線秋葉原駅(仮称)施工工事;日本電気鉄道施設協会誌;2001、Vol.39,No.4,2001,pp.310-312

参考文献
鉄建建設・運輸機構東京支社;2006:つくばエクスプレス(常磐新線)工事誌
