2015年8月24日

356. 首都圏新都市鉄道 TX 南流山変電所(直流)

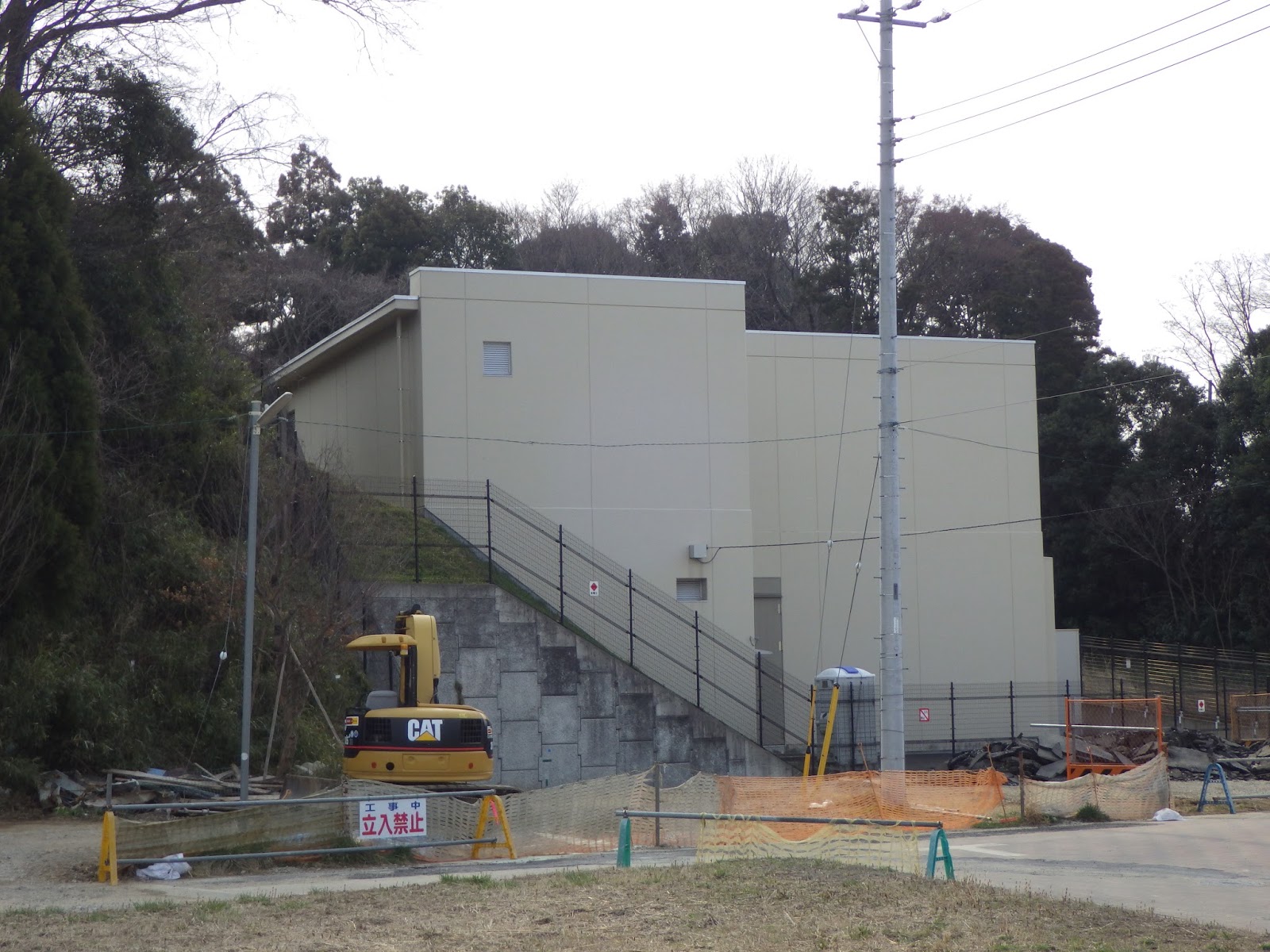

TX 南流山変電所



グーグルマップで表示名がでる。
場所:武蔵野線南流山駅  変電所位置秋葉原基点23.0km
アプローチ:容易
特徴:トンネル上部にある全屋内式変電所。送電線は、高架に敷設されてトンネル内に引き込まれている。
受電:東電東葛高柳線66kV T分岐平和台線受電地中ケーブル
き電:PWM変換器 4,500kW×2





東葛高柳線66kV T分岐平和台線

平和台線分岐

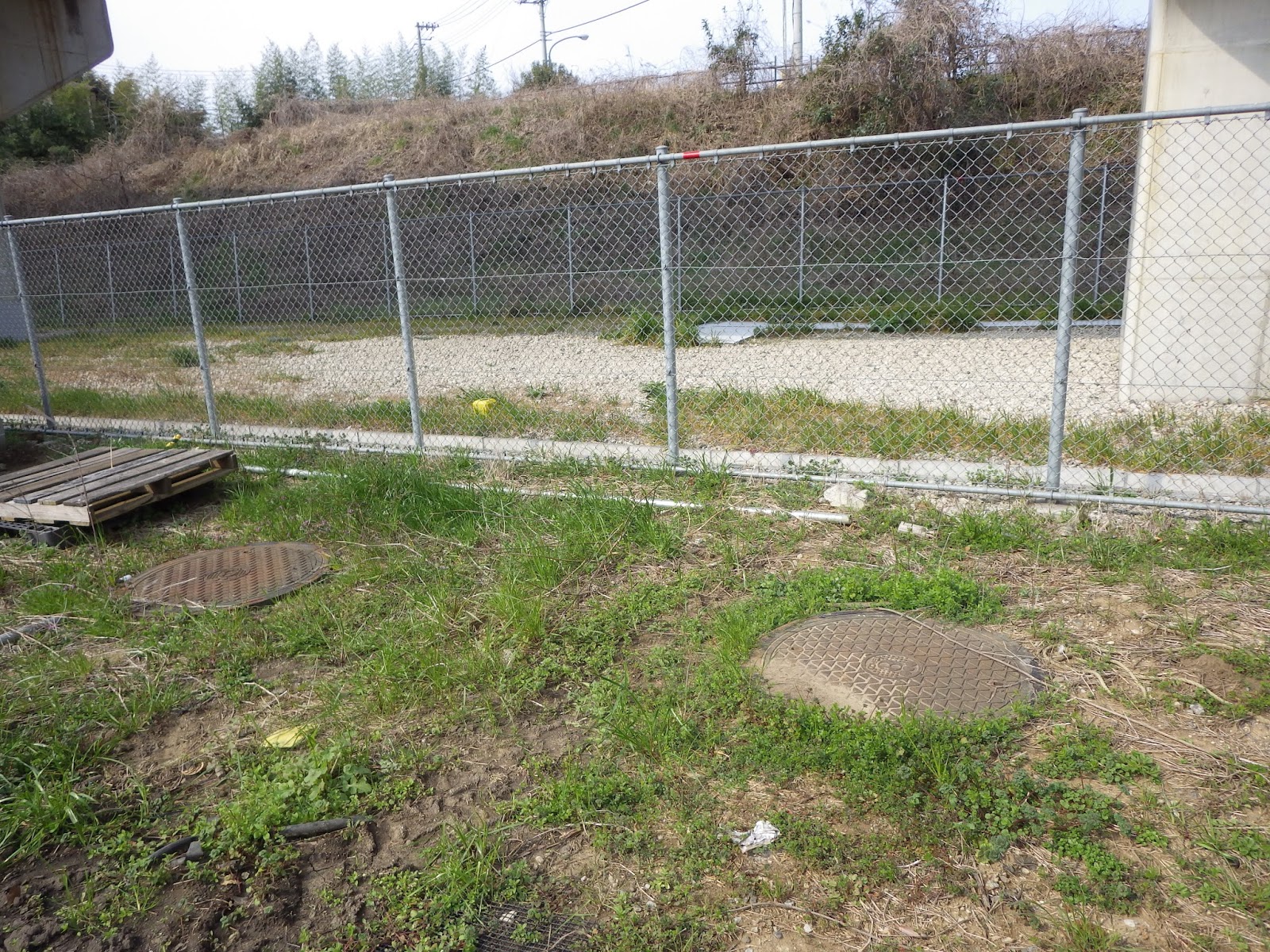

地中ケーブルが平和台変電所に延びる

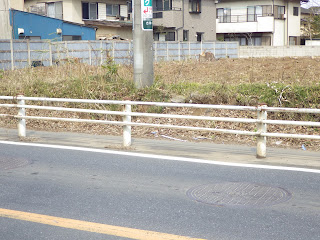

地中ケーブルが平和台変電所に延びる

地中ケーブルが平和台変電所に延びる 奥にTX高架

TX高架で分岐

TX高架で分岐

TX高架で分岐して高架沿いに敷設

TX高架で分岐して高架沿いに敷設

TX高架で分岐して線路沿いに敷設(上下線間が敷設場所)

TX高架で分岐して線路沿いに敷設(上下線間が敷設場所)
トンネルに引き込まれ南流山変電所に繋がる




参考文献
鉄建建設・運輸機構東京支社;2006:つくばエクスプレス(常磐新線)工事誌
