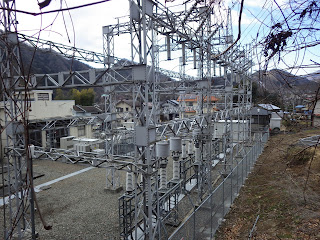

上野原変電所
グーグルマップで表示名がでる
場所：上野原駅
アプローチ：容易
特徴：武蔵境⇔大月（酒折）変電所間66kV送電線引込
 |
| 左 大月線 右 武蔵境⇔八王子線 |
 |
| ケーブルCHでC-GISに引き込まれる |
 |
| C-GISからケーブルで整流用変圧器接続 |
 |
| C-GIS部 拡大 |
 |
| シリコン整流器と整流用変圧器 |
 |
| 直列リアクトル SL |
 |
| インピーダンスボンドに繋がる帰線 |
 |
| 線路を跨ぐ帰線 |
 |
| インピーダンスボンドに繋がる帰線 |
 |
| き電線引き出し口 |
 |
| オーソドックスなき電線接続 |
