東武東上線変電所群（直流）
文献より転載 鈴木孝郎ら：東武東上線の新しい電力管理システム；2001：鉄道と電気技術,Vol.12,No.6,pp.37-41
この文献は、内容が古く現状と大きく離反している部分があるが変電所の位置はずれないので参考にできる。2014年現在 文中 柳瀬川受電所は変電所に、鶴瀬変電所は廃止。志木変電所は、き電区分所に、川越受電所は廃止。ふじみ野変電所 新設となっている。川越以北は調べていないので変更があるかも知れない。文中の指令所は位置からして川越変電所内にあると思われる。
 |
| 2001年当時の系統監視盤 上のシステム構成図と比較すると良く判る |

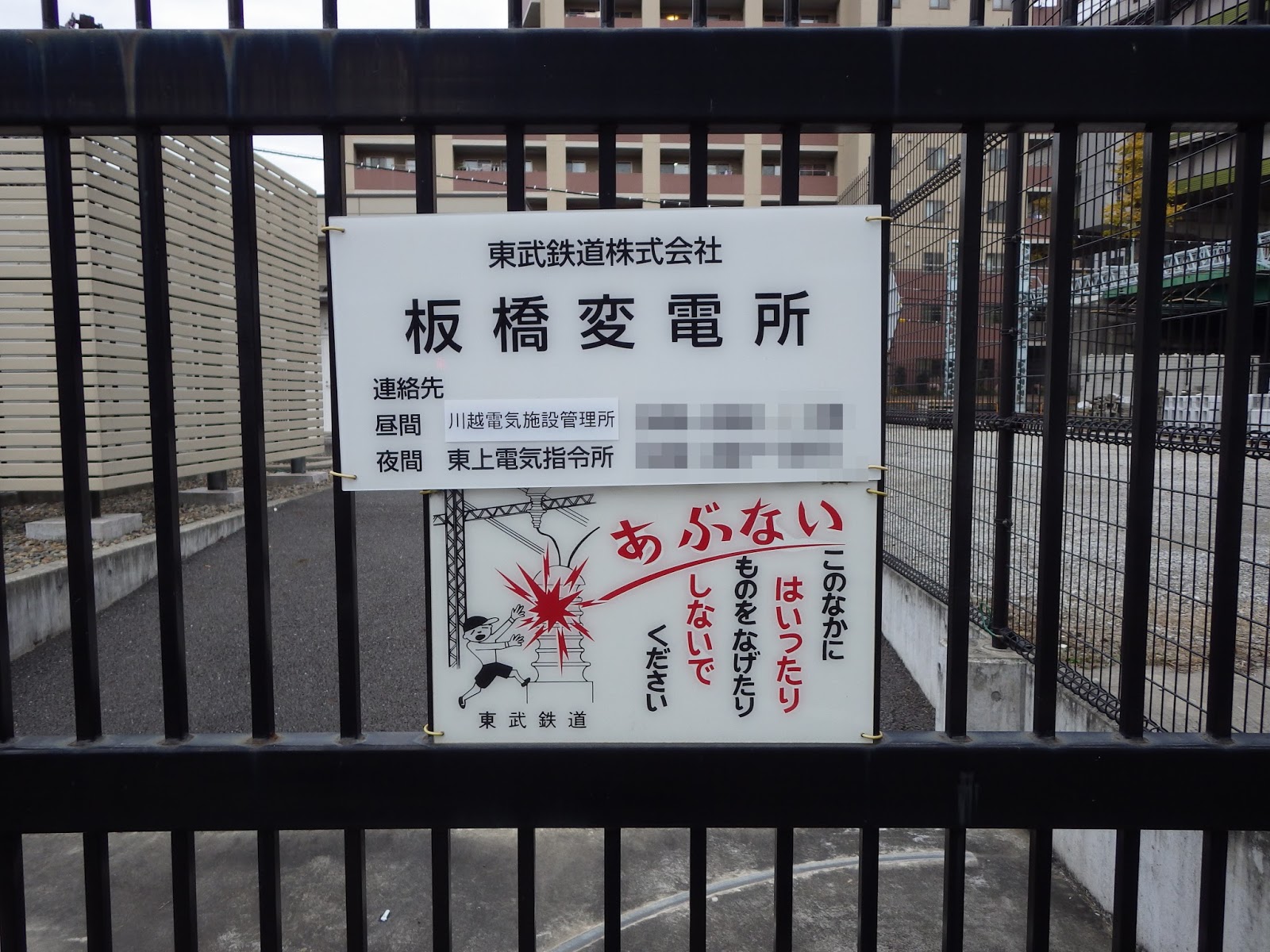

板橋変電所
写真１から推測すると 練馬変電所と同じ72方式が取られている。 東武 練馬変電所 リンク
グーグルマップで表示名がでる
場所：大山駅
アプローチ：容易
 |
| 手前 高配変圧器と進相コンデンサー郡 |
 |
| 奥 変成設備 整流用変圧器とシリコン整流器群 |
 |
| 東電 地中ケーブル引込 |
 |
| き電線接続部 |
 |
| き電線接続部 |
 |
| き電線接続部 |
 |
| き電線接続部 |
 |
| セクション部明示 |
 |
| 下板橋留置線 |
参考文献
鈴木孝郎ら：東武東上線の新しい電力管理システム：鉄道と電気技術；2001,Vol.12,No.6,pp.37-41
