2014年12月8日

241. JR東日本 新高崎き電区分所(新幹線・ATき電)

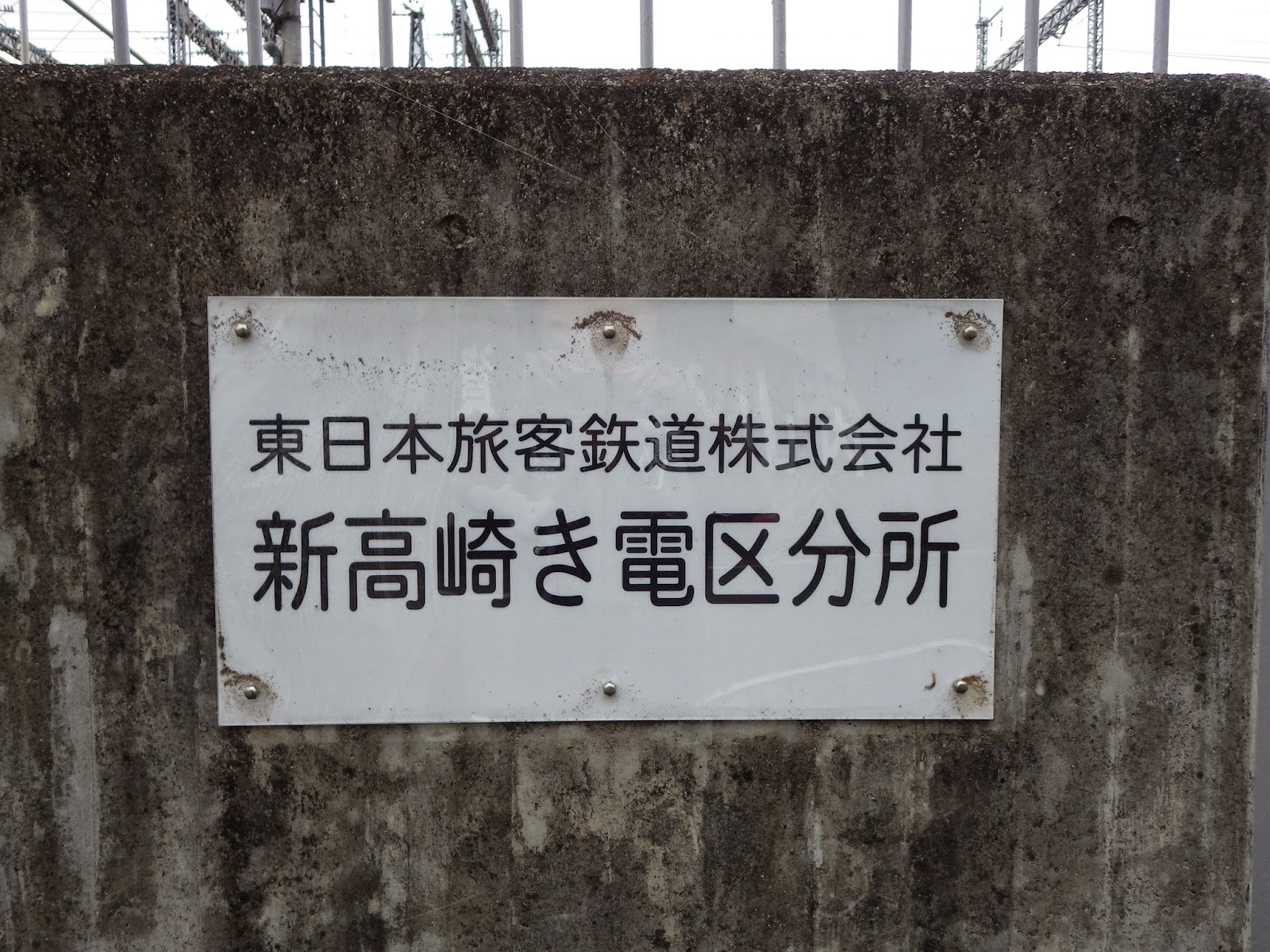

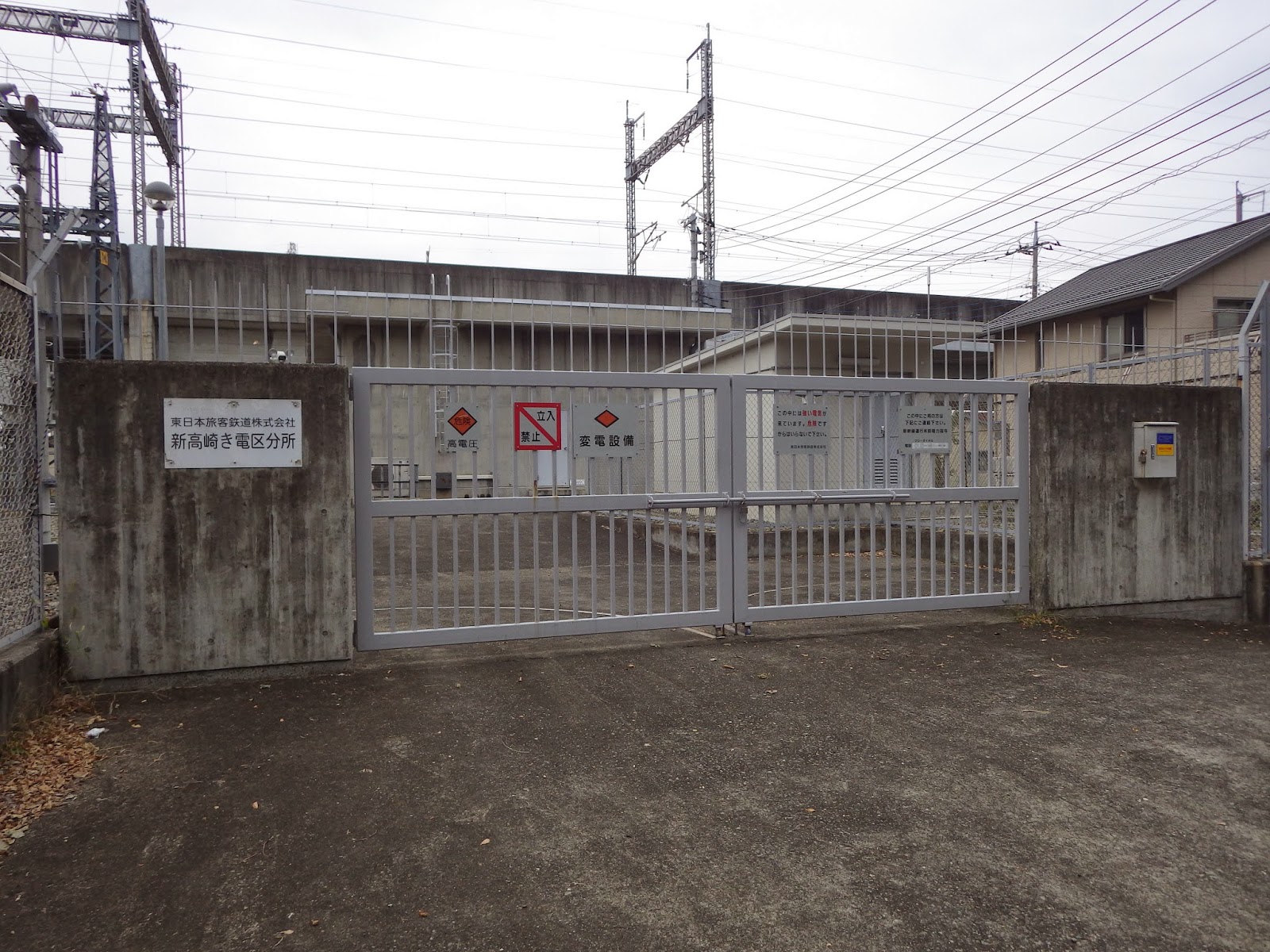

新高崎き電区分所


アプローチ:高崎駅にMTBを持ち込み実施 容易
次変電所:東京方 新熊谷変電所 長野・新潟方 新渋川変電所
特徴:パイプ母線方式
トロリ線T接続部
き電線引き出し部

GPSアンテナ 耐震ハット 時間同期用
SN接続部
SN接続部
切替開閉器の建屋 予備を含めて2組
真中 延長き電用遮断器 右AT建屋
拡大
き電区分所なのでATが4台
左奥に上下タイき電用のパイプ母線
真中 計器用変流器 右 SN用母線
上下タイき電用負荷断路器
所内変圧器OT
耐震ハット(地震計が設備) GPSアンテナ
おまけ 高崎保線区記念碑 左は溶岩
E7系 車内電源は100V 60Hz 2A供給
高圧引き通し線 分離不可
パンタグラフ
高圧引き通し線 分離可
