2014年12月8日

243. JR東日本 新岡部補助き電区分所(新幹線・ATき電)

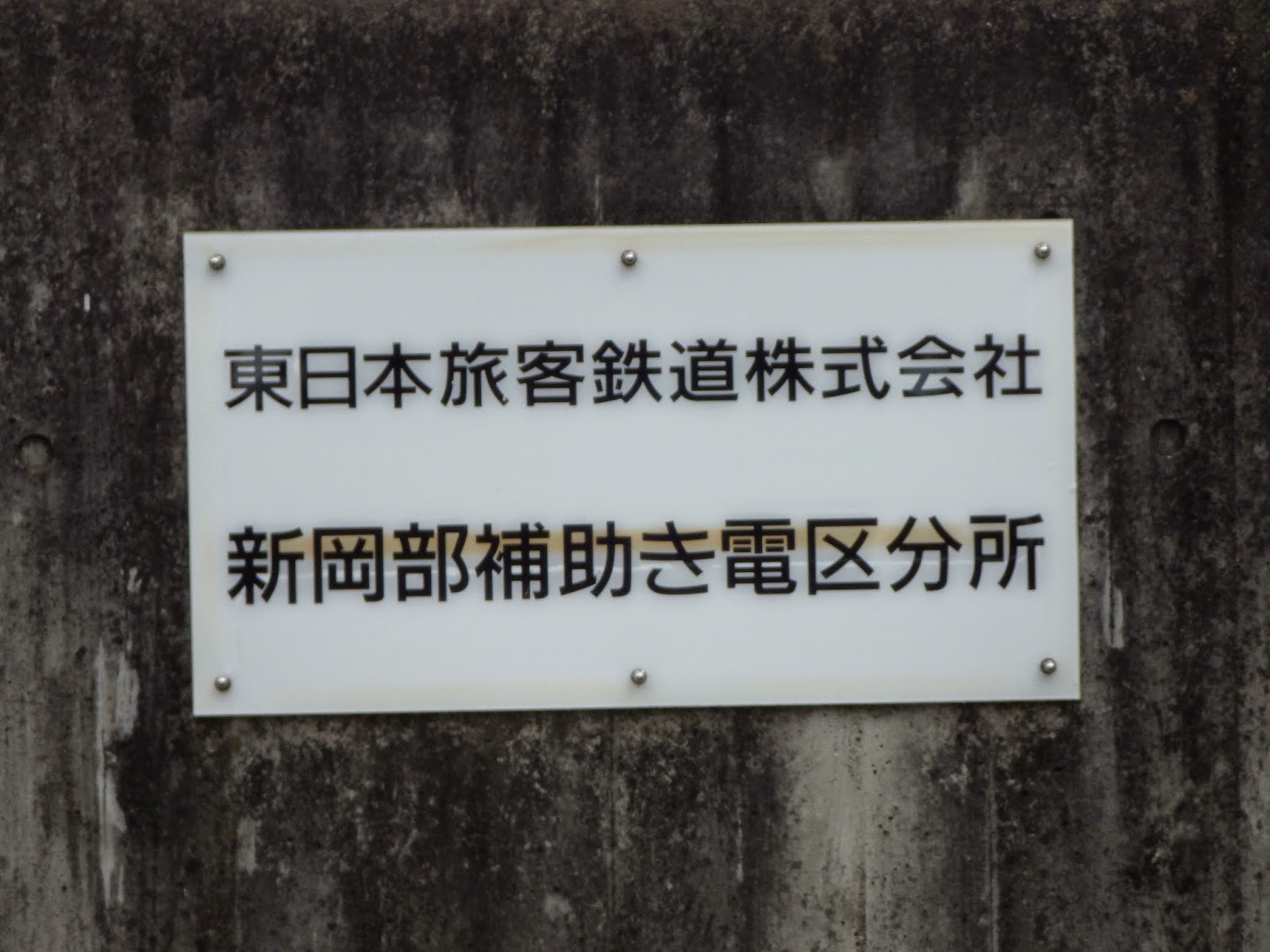

新岡部補助き電区分所

アプローチ:岡部駅 容易
区分:新大宮変電所・新熊谷変電所
特徴:駅から離れているため上下タイき電設備が無い
JR東日本の補助き電区分所は、大体が規格化された構造で似ている。
所によってATの線間容量が違う場所もある。
トロリ線接続部
トロリ線接続部と区分標識
AT建屋とAT用放熱器
中心にあるのは、計器用変流器 左 断路器
上下タイ断路器は、設置されていない。
左 所内変圧器OTとT,F,N母線 計器用変流器 断路器 計器用変圧器
計器用変流器
左 計器用変圧器 断路器 計器用変流器 避雷器 所内変圧器OT AT建屋
耐震ハット用時間同期GPSアンテナ
地震計が収められた耐震ハット
