2015年8月16日

329.　JR東日本　西那須野変電所（直流）　小山⇔黒磯間のJR送電線に繋がる変電所

西那須野変電所　小山⇔黒磯間のJR送電線に繋がる変電所


グーグルマップで表示名がでる。
場所：西那須野駅
アプローチ：容易
受電：JR矢板変・JR黒磯変T分岐１回線66kV　　TEPCO電源に切替
1328.　JR東日本　西那須野変電所　TEPCO電源に切替済　

　








シリコン整流器

整流用変圧器とシリコン整流器

奥　新型シリコン整流器SR1号　手前旧型シリコン整流器　大きさからして2,000KW級か

送電線　給電口　JR送電線のためMOFが無い

左　断路器　遮断器　整流用変圧器ブッシングに繋がる

左　避雷器　断路器　受電部

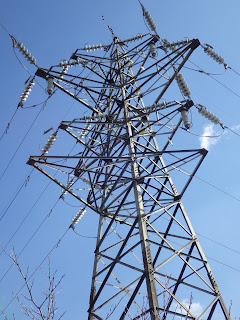

T分岐部　59号鉄塔

T分岐部　59号鉄塔　標識が見える

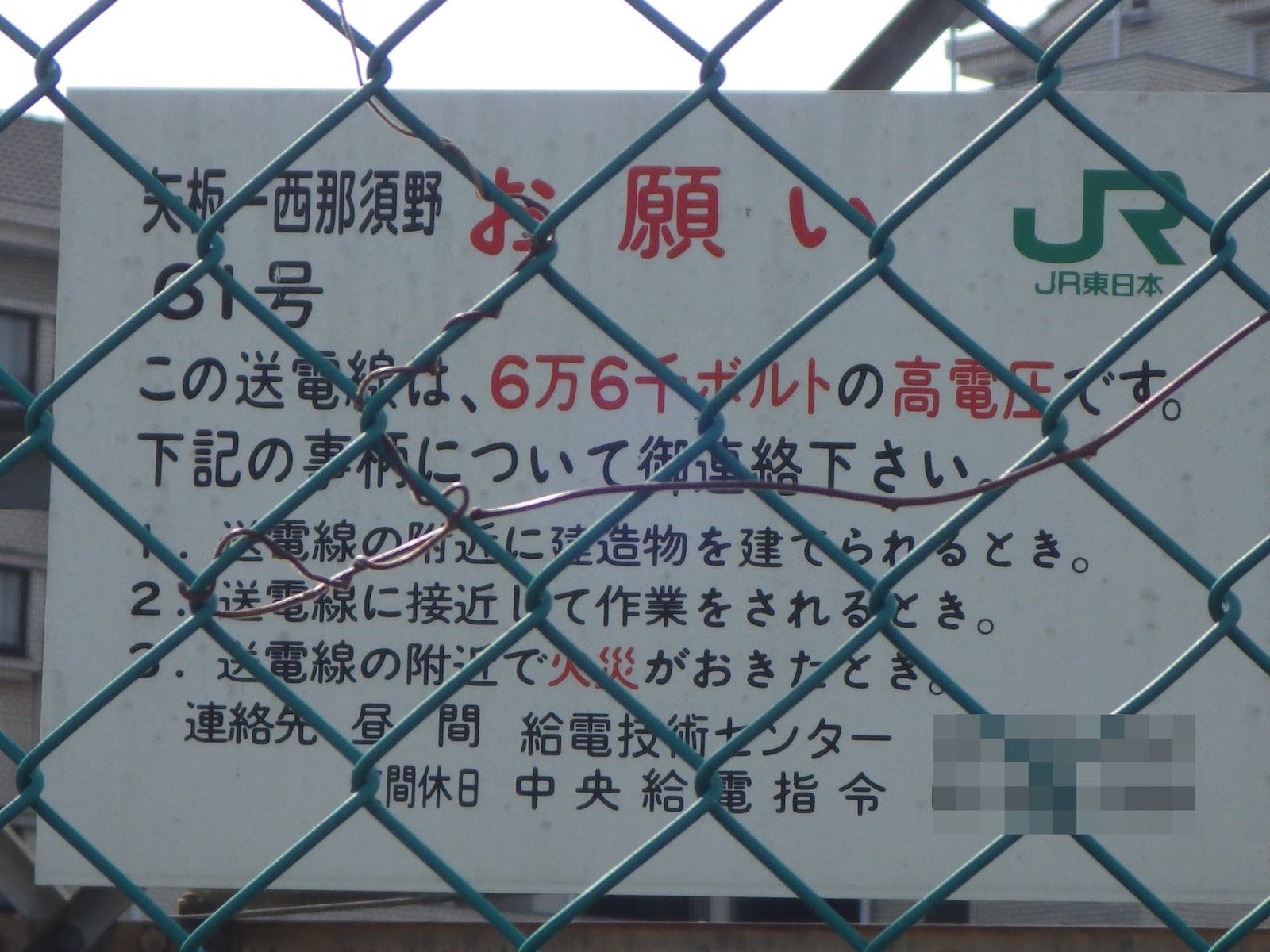

分岐標識
