2015年8月16日

331.　JR東日本　蒲須坂変電所（直流）　小山⇔黒磯間のJR送電線に繋がる変電所

蒲須坂変電所　小山⇔黒磯間のJR送電線に繋がる変電所

TEPCO受電に変更中

グーグルマップで表示名が出る。
場所：蒲須坂駅
アプローチ：容易だが歩く
受電：小山変・矢板変の直列送電線66kV　
特徴：矢板⇔小山変電所Π分岐

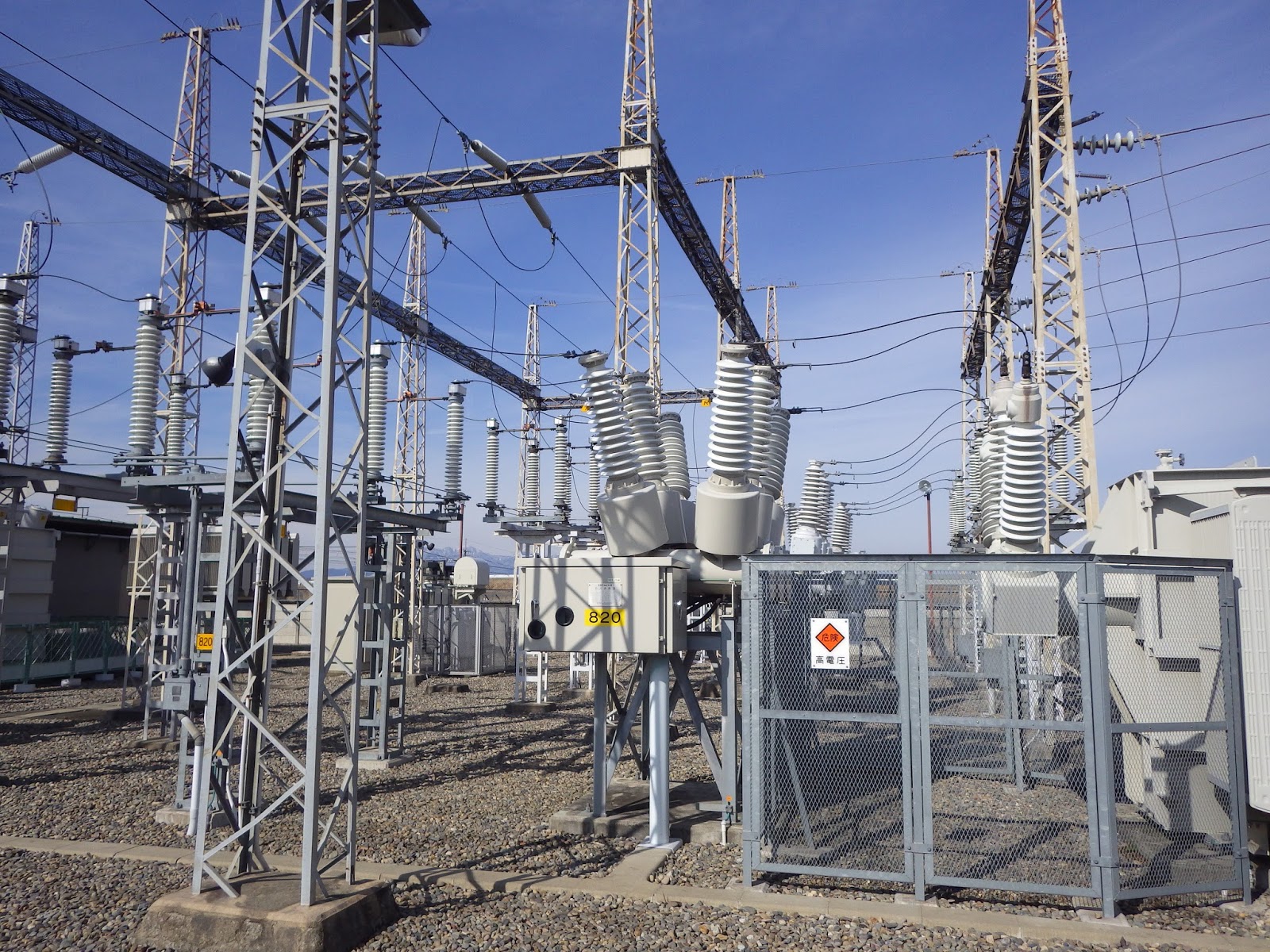

真中　母線　左右に
変成設備

整流用変圧器とシリコン整流器　SR2号

整流用変圧器とシリコン整流器　SR1号

き電線引き出し口　下り線側が太い（登り坂のため）




両端に延長き電用31Zの断路器がある

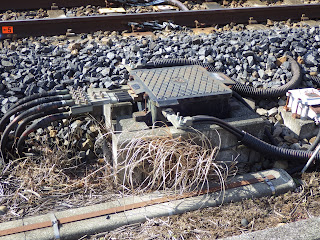

インピーダンスボンドに繋がる帰線

インピーダンスボンドに繋がる帰線

左　宝積寺　右　矢板　への送電線

左　宝積寺　右　矢板　への送電線
