520. 富山地方鉄道 長屋変電所(直流)

長屋変電所(直流)

グーグルマップで表示名がでる
アプローチ:長屋駅 容易
受電:北電 黒部西第一発電所 11kV 変流器の銘板から判定
き電:地鉄 宇奈月線
シリコン整流器 1,000kW×1台

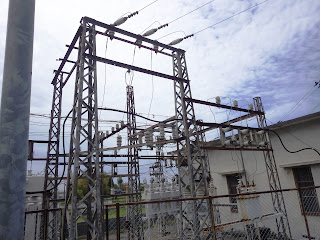

長屋変電所 全景 受電側

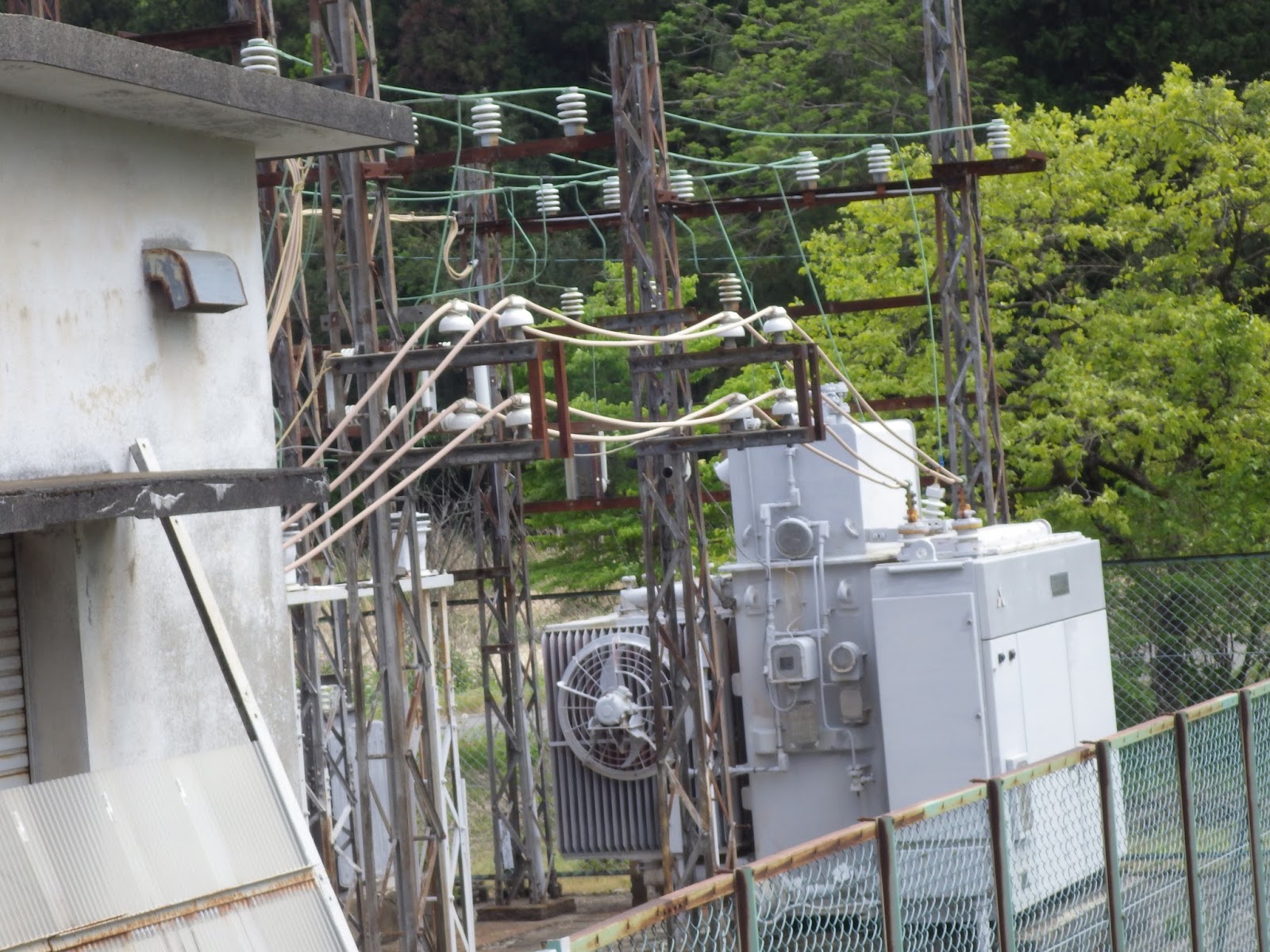

長屋変電所 全景 き電側

黒部西第一発電所からの11kV送電線は、線路沿いに敷設

途中 北陸自動車道下をケーブル化で通過

線路脇から長屋変電所に引き入れられる

長屋変電所 受電最終鉄構

北電 設置のMOF(VCT)

銘板


銘板確認 11kV受電

受電最終鉄構 右に避雷器

所内 油入り遮断器とモールド型VT

油入り遮断器とモールド型VT 拡大

シリコン整流器銘板

シリコン整流器と11kV降圧1130V整流用変圧器 一体型
放熱器がついた部分が受電用変圧器
レクチフォーマが正式名称




この部分がシリコン整流器 出力端の青テープは負極



インピーダンスボンド中性点につながる帰線

油入りき電変圧器はサーモスタットによる空冷式

き電線引き出し口



き電線 引き出し状態


おまけ
電鉄黒部駅 車庫まえのインシュレーター

電鉄黒部駅 車庫用断路器箱


参考文献 小林 凱ら;電鉄変電所用油冷却式シリコン整流器:三菱電機技報,Vol.44,No.2,pp260-267,1970
