2017年5月26日

521. 富山地方鉄道 魚津変電所(直流)

魚津変電所(直流)


グーブルマップで表示名がでる
アプローチ:新魚津駅 容易
受電:6.6kV
特徴:市内なので大きな直列リアクトルがある
き電:電鉄 宇奈月線
シリコン整流器 1,000kW×1台

魚津変電所 新魚津方 エアーセクション

一本斜線

魚津変電所 全景 6.6kV受電

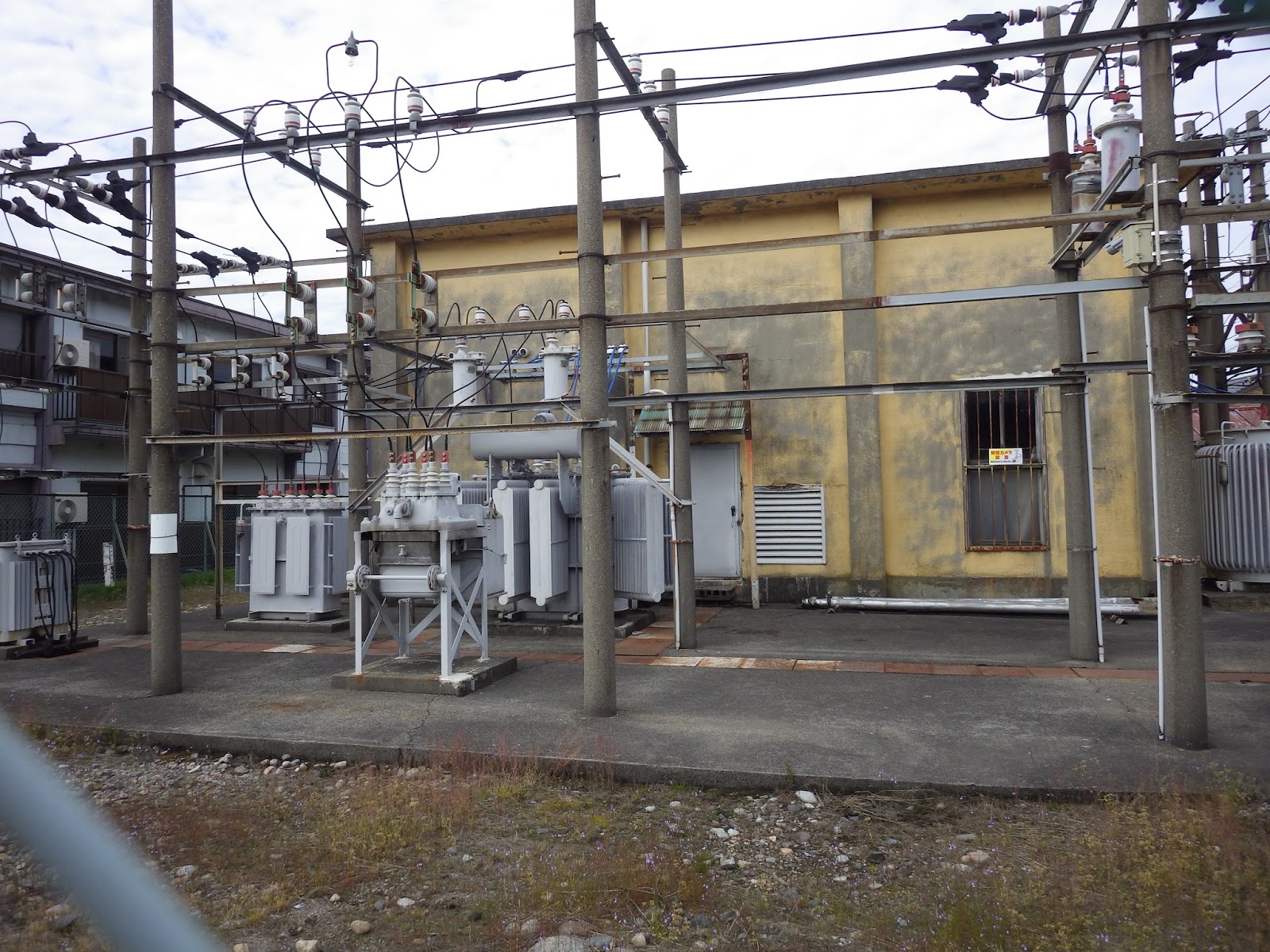

魚津変電所 正面

6.6kV降圧1,130V き電用変圧器

右 遮断器 電柱の上円筒形VT

6.6kV受電のため配電用設備を多用

6.6kV受電 MOFの部分

オレンジキャップはVT 真ん中四角い箱は、MOF(VCT)

直列リアクトル SL

き電線引き出し部

3本でている 左奥帰線 残り2本き電線

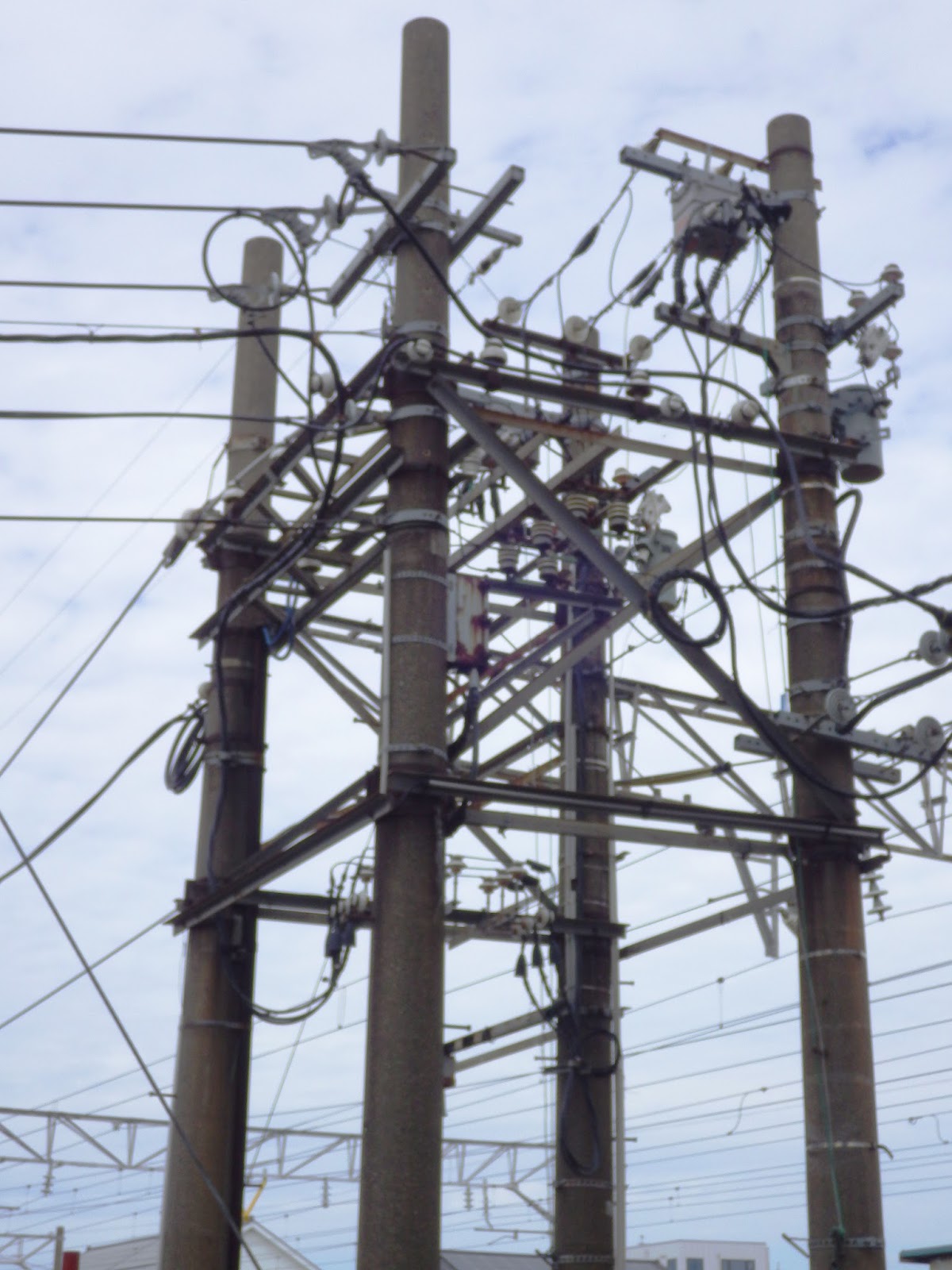

線路脇の引き止めコン柱


帰線は、ここで引き下されて新魚津方に伸びる

新魚津方にあるインピーダンスボンド 中性点に帰線がつながる
