北川変電所
アプローチ：伊豆北川駅構内 容易 受電：伊豆高原変電所より地中22kV1回線 給電：伊豆急行下田線
 |

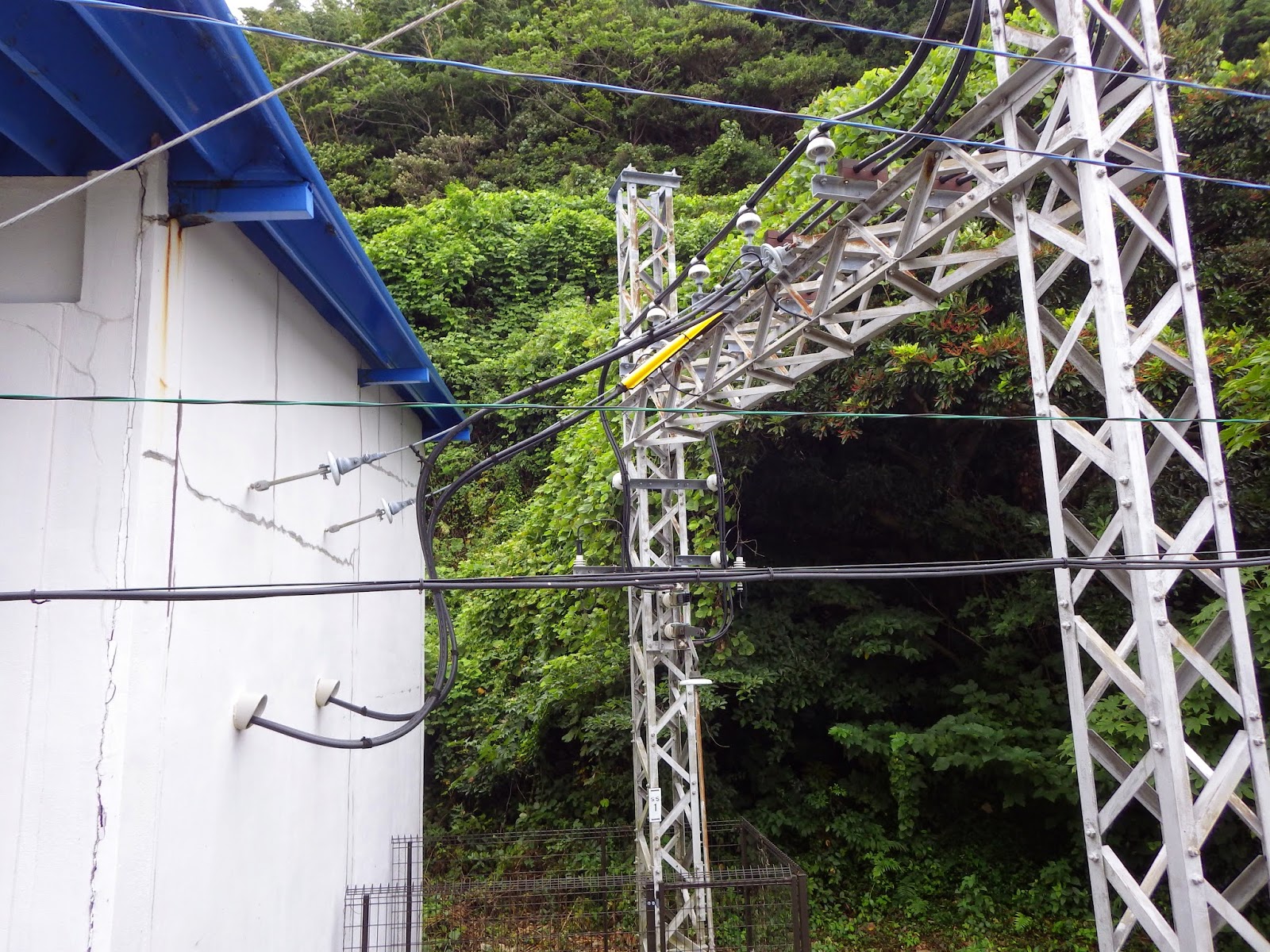

| この青の屋根が北川変電所 伊豆北川線駅構内 |
 |
| 北川変電所 |
 |
| 延長き電用断路器がある。 |
 |
| インピーダンスボンド中性点に繋がる帰線 |
 |
| ホームにエアーセクション区分標識 |
 |
| 苔むした22kV地中ケーブルが敷設されているトラフ その隣は温泉輸送管 コンクリ柱に力行表示標 |
