2014年12月1日

145. JR東日本 東川口変電所(直流)

東川口変電所

アプローチ:武蔵野線東川口駅 徒歩 容易
受電:東電岩槻変電所・東電西越谷変電所間からの東電萩島線66kV架空2回線分岐JR東川口線
給電:武蔵野上下線
特徴:通常の直流変電所



東電荻島線分岐

JR東川口線


66kV 2回線受電
左 66kV 受電口 右 き電線4本

左 14,13,11,12

オーソドックスなき電線接続


西浦和方面とあるが次変電所は東浦和変電所

吉川変電所

インピーダンスボン中性線に繋がる 帰線

シリコン整流器2組の変成設備

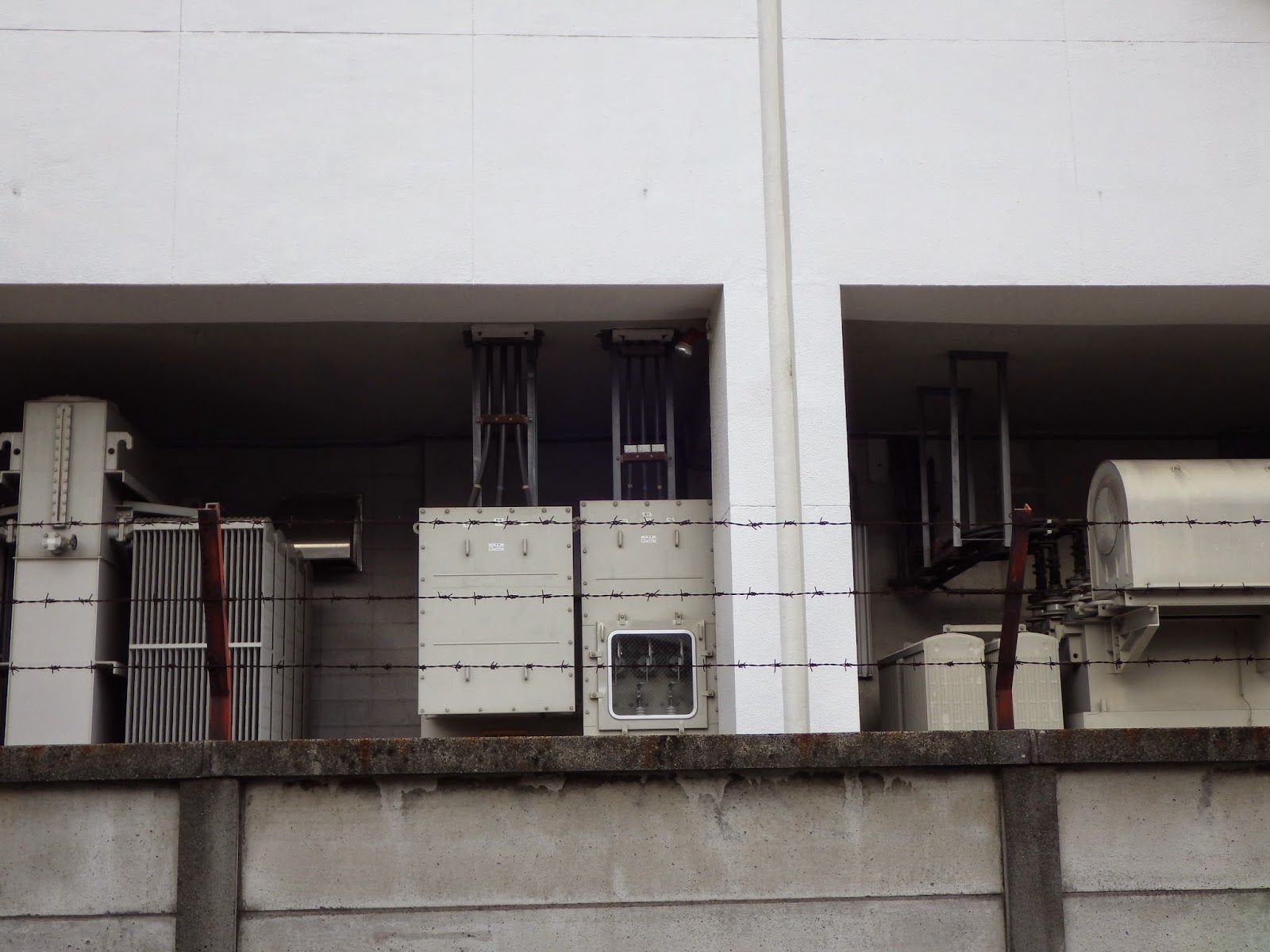

左整流用変圧器 放熱器 真中配電用変圧器 右直列リアクトル

直列リアクトル SL
