南小山変電所
アプローチ：間々田駅 容易 変電所名は、南小山だが間々田にある。
受電：東電野木変電所・小山変電所間の間々田線分岐 JR南小山線架空66kV 2回線
給電：東北線
 |
| 154kV 小北線と66kV 間々田線は共架 |
 |
| 共架の鉄塔から66kV間々田線だけ別の鉄塔でJR南小山線分岐 |
 |
| 共架の鉄塔から66kV間々田線だけ別の鉄塔でJR南小山線分岐 |
 |
| JR南小山線（間々田線分岐）終端鉄塔 |
 |
| 断路器と母線でC-GIS受電設備に繋がる。 |
 |
| C-GIS受電設備 |
 |
| MOFがある |
 |
| 整流用変圧器とバスダクトでシリコン整流器と繋がる。 |
 |
| シリコン整流器 3,000kW級 |
 |
| PFC=パーフルオロカーボン使用 |
 |

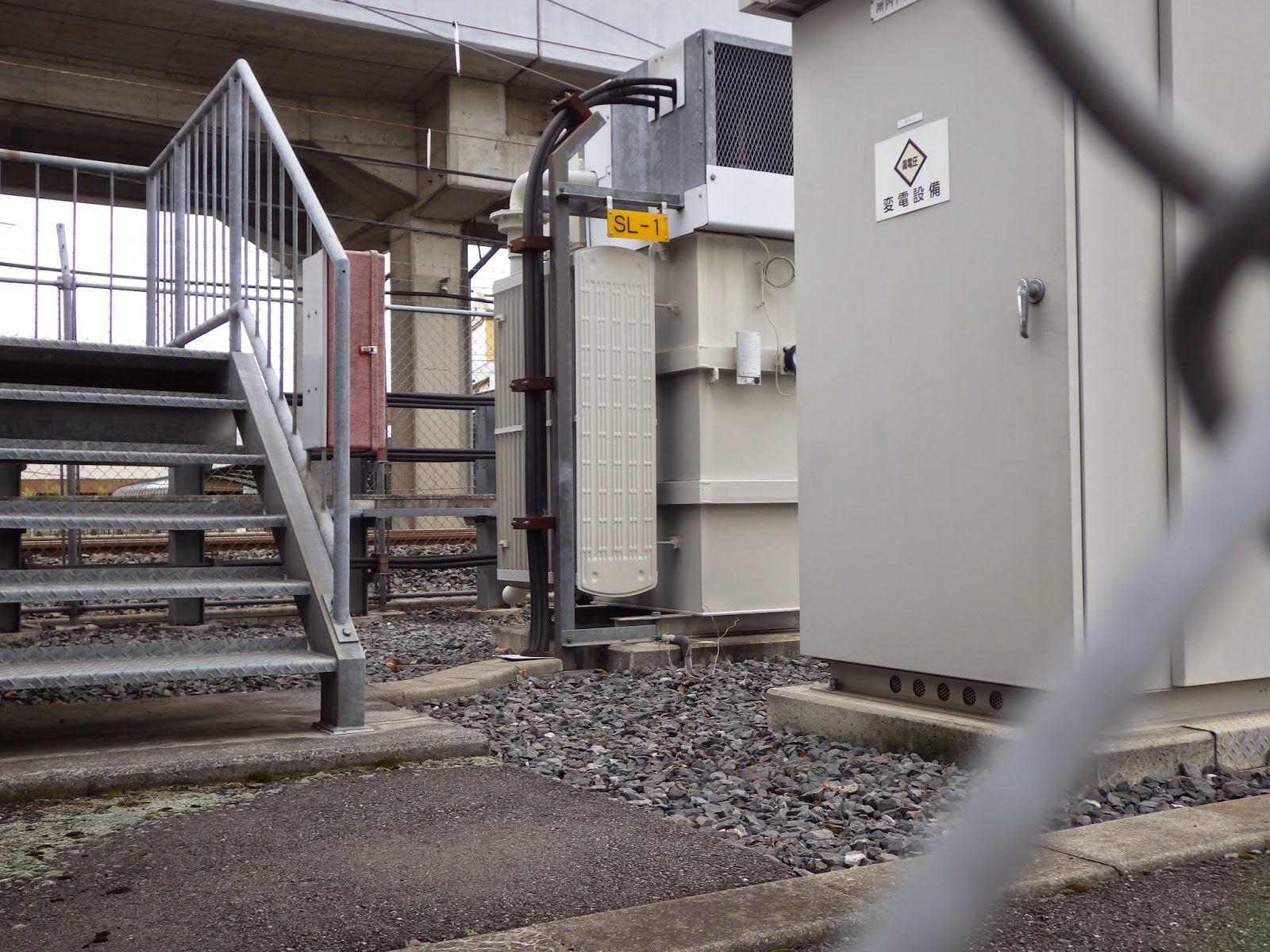

| SL 直列リアクトル |
 |
| アルミパネル工法建屋に収納されている直流高速度遮断器 |
 |
| き電線がケーブルラックで伸びる。 |
 |
| オレンジ 東北線下り11大宮方 青 東北線下り13宇都宮方 |
 |
| 白 東北線上り12大宮方 黄 東北線上り14宇都宮方 |
