大井新宿線・大井神田線66kV 各2回線経路
大井神田線
基幹変電所である神田交直変電所に川崎火力導入
蕨からの鳩ヶ谷電源とともに基盤強化
大井町交流変電所から品川・浜松町・新橋・有楽町・神田経路で導入
 |
| 神田交直変電所に繋がる大井・神田線 アーチ橋下 |
 |
| 神田交直変電所に繋がる大井・神田線 ケーブル埋設標 |
 |
| 神田交直変電所に繋がる大井・神田線 ケーブル立上り |
 |
| 神田交直変電所に繋がる大井・神田線 上記画像拡大 |
 |
| 東京駅を通過する 大井・神田線 |
 |
| 有楽町駅を通過する 大井・神田線 |
 |
| 新橋変電所付近を通過する 大井・神田線 予備管を浜松町ふ頭線1号に流用 |
 |
| 旧浜松町FC接続部を通過する 大井・神田線 |
 |
| 浜松町駅を通過する 大井・神田線 |
 |
| 浜松町駅を通過する 大井・神田線 |
 |
| 浜松町駅を通過する 大井・神田線 |
 |
| 浜松町駅を通過する 大井・神田線 |
 |
| 浜松町駅先を通過する 大井・神田線左と浜松町田町・大井ふ頭変電所22kVケーブル |
 |
| 浜松町ふ頭線1号66ｋVと浜松町田町・大井ふ頭変電所22kVケーブルは道路下に敷設 |
 |
| 浜松町ふ頭線1号66kVと浜松町田町・大井ふ頭変電所22kVケーブルは 新浜町ガード下を潜り海岸側に移動。 芝浦変電所を経由する。 |
 |
| 田町付近 浜松町ふ頭線1号66kVが外れたので予備管の名称が出てくる。 |
 |
| 田町付近 浜松町ふ頭線1号66kVが外れたので予備管の名称が出てくる。 |
 |
| 品川駅構内 大井・神田線 |
 |
| 品川駅先 御殿山付近 大井・神田線 |
 |
| 品川駅先 御殿山付近 大井・神田線 |
 |
| 目黒川付近 大井・神田線 |
 |
| 目黒川付近 大井・神田線 この後 大井交流変電所に繋がる。 |

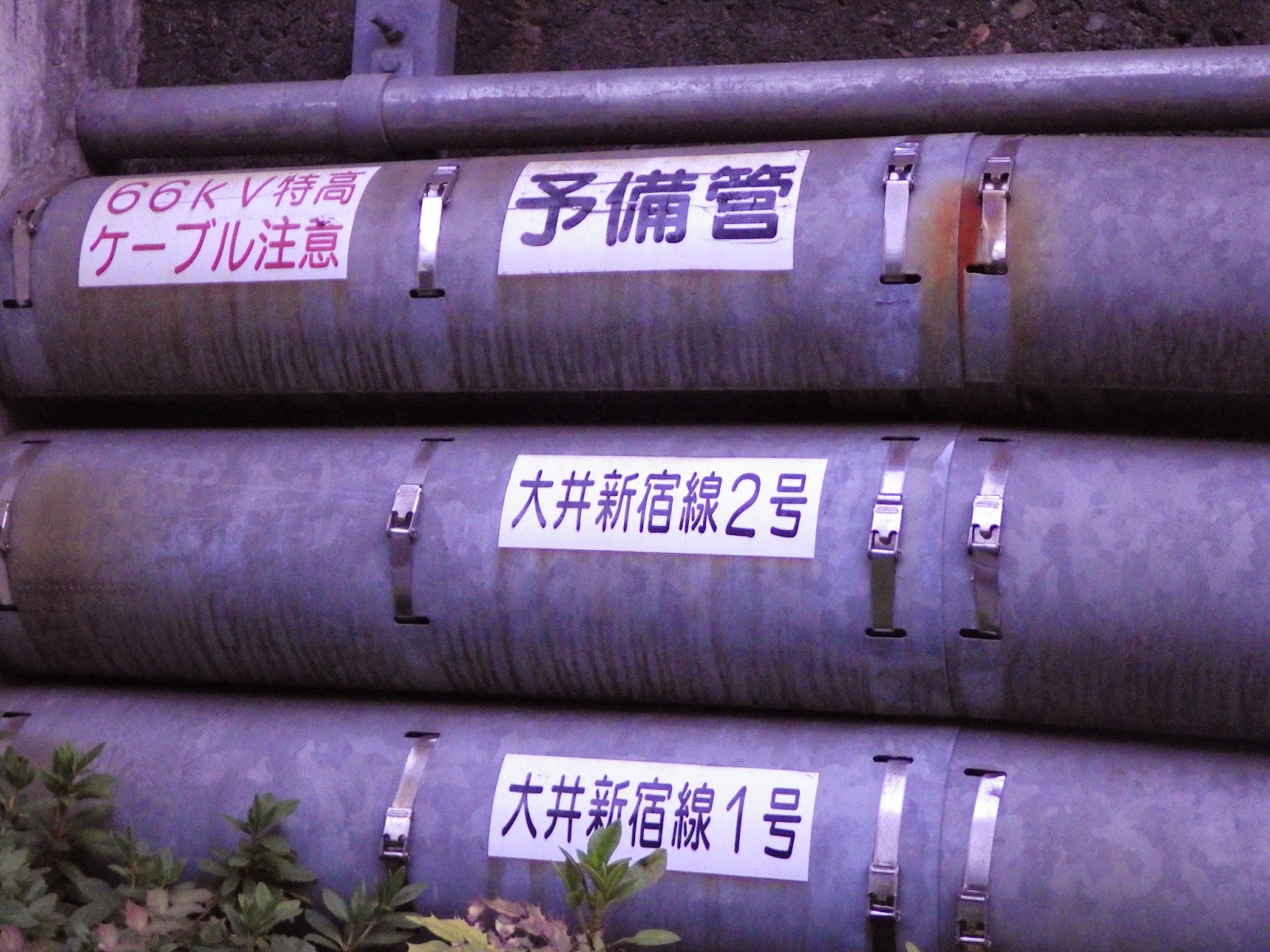

大井新宿線
基幹変電所である新宿交流変電所に川崎火力導入
武蔵境からのJR東日本水力とともに基盤強化
大井町交流変電所から大崎・目黒・渋谷・代々木・新宿経路で導入
 |
| 大井・新宿線 新宿変電所付近 |
 |
| 大井・新宿線 新宿大ガード付近 |
 |
| 大井・新宿線 代々木駅付近 |
 |
| 大井・新宿線 代々木駅付近 |
 |
| 大井・新宿線 代々木駅付近 |
 |
| 大井・新宿線 渋谷変電所付近 |
 |
| 大井・新宿線 渋谷変電所付近 |
 |
| 大井・新宿線 渋谷変電所付近 |
 |
| 大井・新宿線 渋谷変電所付近 |
 |
| 大井・新宿線 渋谷変電所付近 |
 |
| 大井・新宿線 目黒駅付近 |
 |
| 大井・新宿線 目黒駅付近 |
 |
| 大井・新宿線 大崎駅付近 ケーブルが立上り外側に移動 |
 |
| 緩やかな弧（最少曲げ半径3m）を描いて外側に移動 弧と弧の間は最低0.5m以上の直線部 大井・新宿線 大崎駅 |
 |
| 大井・新宿線 大崎駅付近 山手線と埼京線の間に |
 |
| JR東日本東京総合車両センター 海側 この後大井交流変電所に繋がる。 |
