165. JR東日本 松井田変電所(直流)

松井田変電所

アプローチ:容易 松井田駅
受電:東電松井田線66kV架空2回線
給電:信越線
特徴:かつては、信越本線としての動脈としての電力供給を行なっていたため、変成設備の容量が大きい。安中あたりからすべて下り方面は、上り勾配になるので、下り方面のき電線が太い。同様な例として上越線の渋川駅以北は、下り方面のき電線が太い
C-GIS受電設備 送電線直結

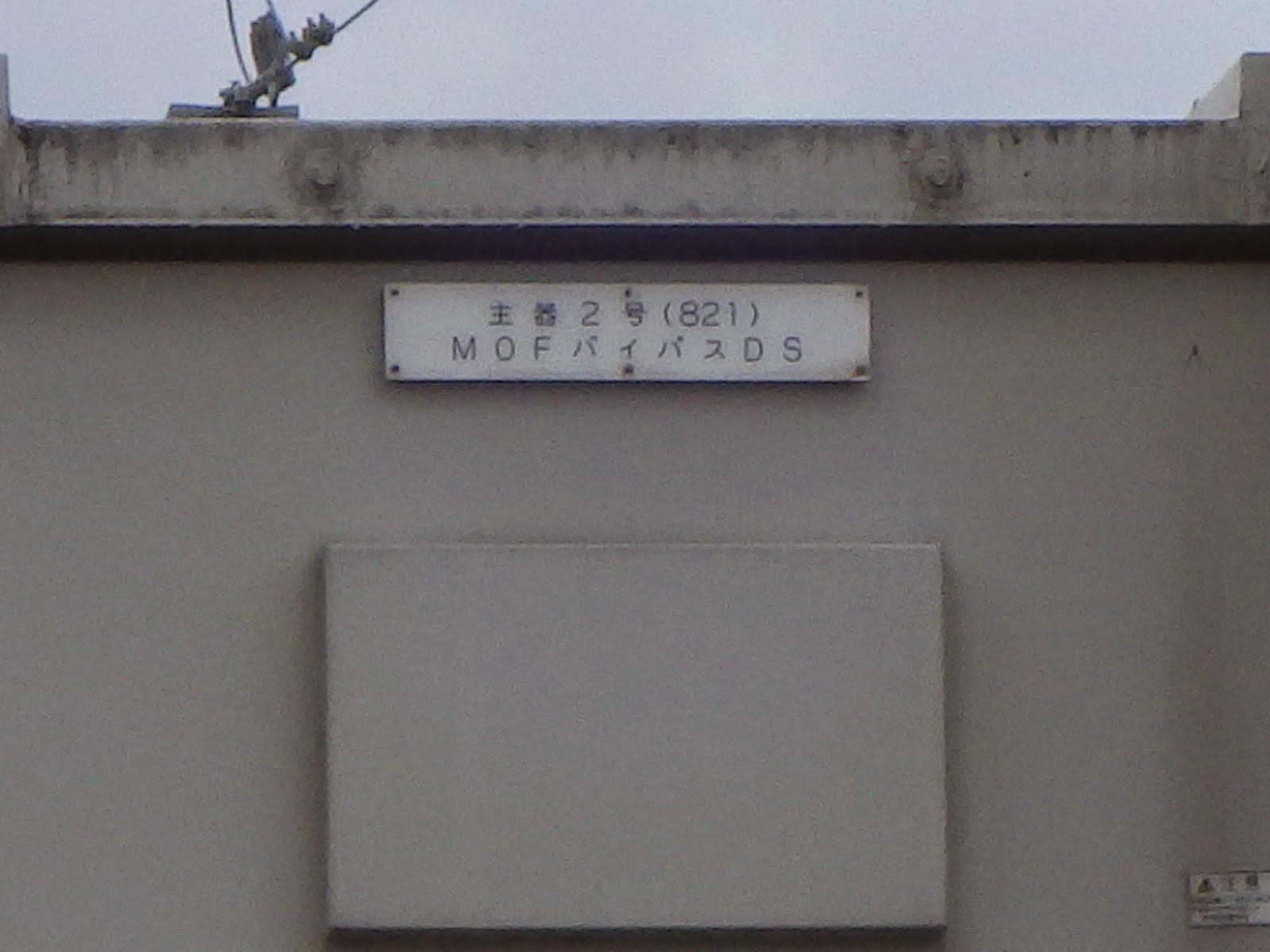

MOFもキュービクルの中 これはMOFバイパス断路器収納キュービクル

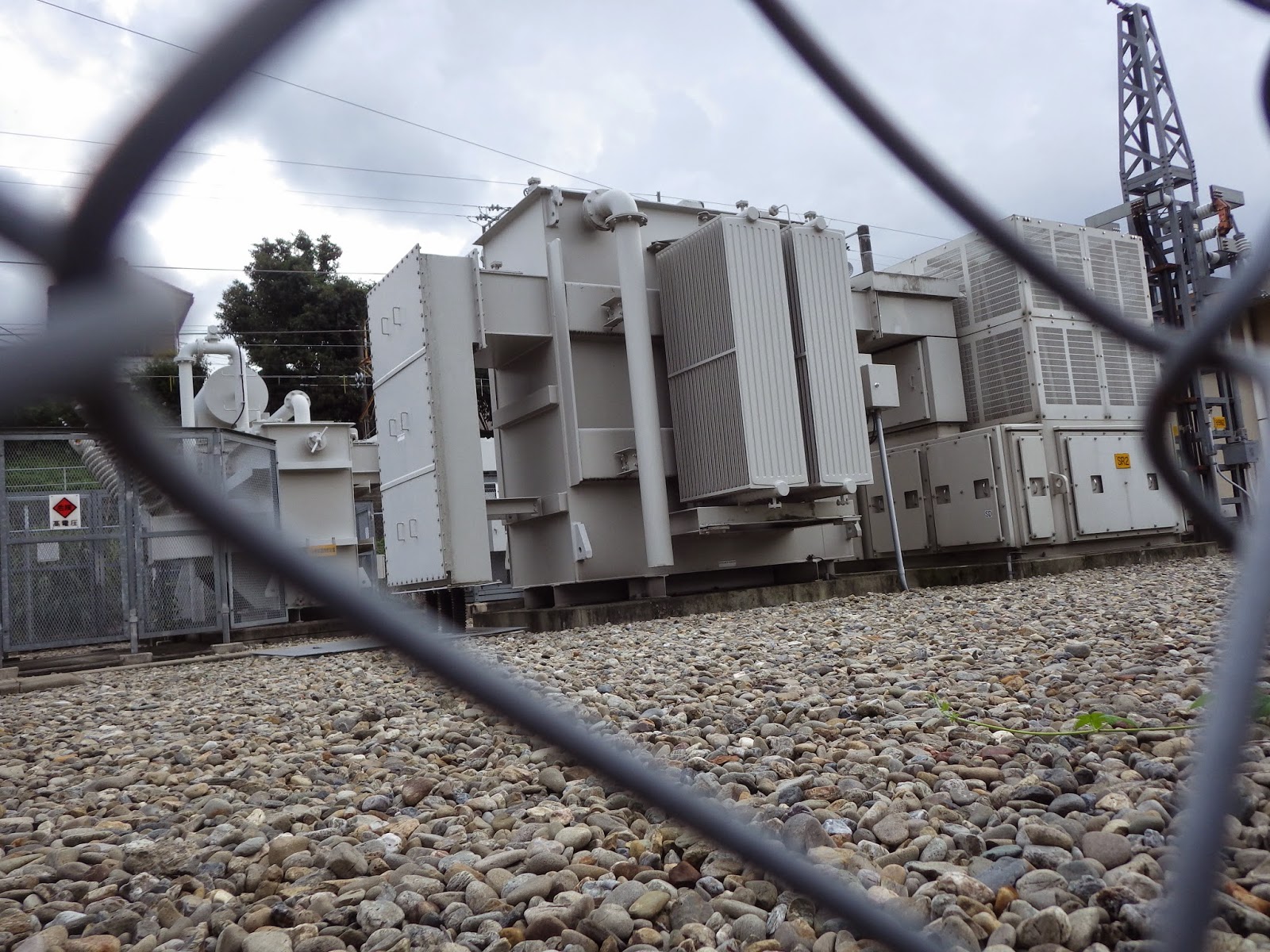

C-GISからは地中ケーブルで整流用変圧器に接続されている。
1号変成設備はケーブルヘッドで整流用変圧器に接続
2号変成設備は、ケーブルで直接変圧器に接続
左6,000kW級のシリコン整流器 右 たぶん4,000kW級のシリコン整流器
正極 負極 直流母線断路器
奥にSL 直列リアクトル
き電線引き出し部
下り方面のき電線は、太い
真中2本が下り方面、き電線
おまけ 松井田駅構内 配電線 JR系と東電系切替
