2014年12月1日

27.  JR東日本 吉祥寺変電所(直流)

吉祥寺変電所


2014年当時 22㎸受電

グーグルマップで表示名が出ない。
アプローチ:中央線吉祥寺駅 徒歩 容易
受電:武蔵境交流変電所からの22kV 地中ケーブル2回線 但し66kV 対応ケーブル敷設
荻窪変電所と1回線22kV で接続
き電:中央線急行(快速)緩行上下線
特徴:単純明快しかし銘板が無い


多分 ここが変電所通用口 本当の機器搬入口は、隣マンション敷地内から

22kV地中ケーブルが通過する吉祥寺駅

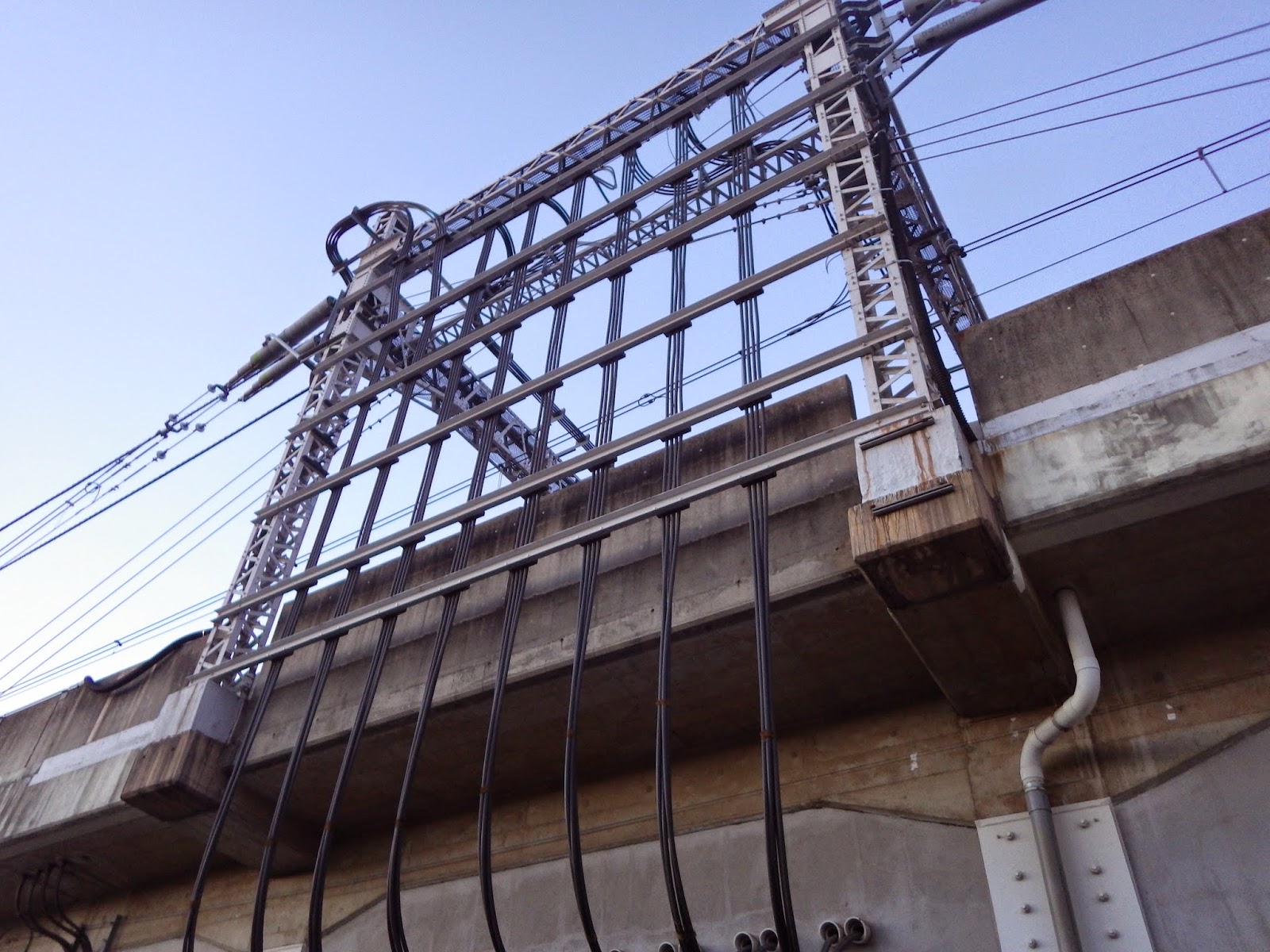

門型鉄塔 変電所反対側
門型鉄塔 変電所側
中央線 緩行 上下 急行(快速) 上下
22kV地中ケーブル 引き下ろしダクト
22kV地中ケーブル 敷設トラフ
