深川変電所
基本構造は、豊沼変電所と同じ構成
グーグルマップで表示名がでる特徴：交流20,000V BTき電
 |
| 深川変電所の受電は、隣にある北海道電力の深川変電所からの66kV1回線受電 |
 |
| 北海道電力深川変電所 遮断器の後 66kVから6.6kVへ降圧する配電用変圧器が繋がる |
 |
| JR北海道 深川変電所への送出口。奥に遮断器、断路器がある。 右の鉄構には、見せしめにカラスの死骸が括り付けられている |
 |
| 配変の後ろには66kVのパイプ母線がある |
 |
| 66kVのパイプ母線から断路器、遮断器に繋がり、ケーブルヘッドで地中ケーブルに繋がる |
 |
| JR北海道 深川変電所への送出口 |
 |
| 北海道電力 深川変電所 受電口 66kV 2回線 |
 |
| 深川変電所 受電口 |
 |

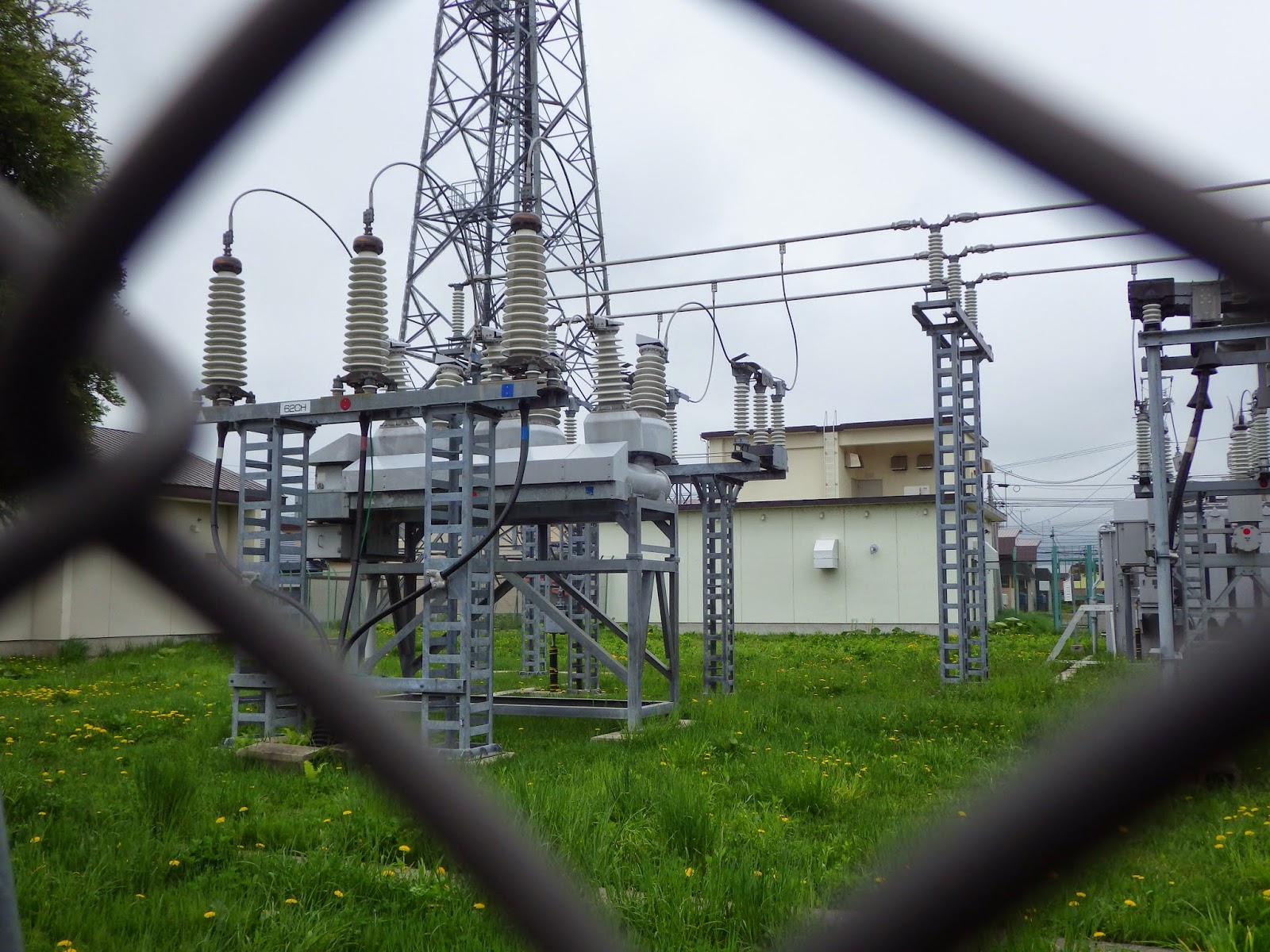

| 右より断路器、油入り遮断器（古い）、変流器（CT)、計器用変圧器（VT)、避雷器 CTとVTでMOFを形成 |
 |
| 所内変圧器OT |
 |
| スコット結線変圧器 左より三相66kV 右に単相20kV M,T座 2回線 |
 |
| 断路器を経て計器用変圧器（VT)、遮断器（VCB)、変流器（CT)を通る |
 |
| 遮断器（VCB)、変流器（CT)を通る 右にはコンデンサー （負き電線が直列に繋がる） |
 |
| 真中の断路器は、近文変電所（旭川）方 上下タイ断路器状態は開極（OFF) 旭川方 上下き電線は、断路器に繋がる 奥のT形鉄構はT,M座母線が繋がる 中心2本は負き電線（NF）用 |
 |
| 右 断路器を経て計器用変圧器（VT)、遮断器（VCB)、変流器（CT）、断路器で母線に繋がる |
 |
| 左 豊沼変電所（札幌方） 右 近文変電所（旭川方） |
 |
| 異相区分標識とデッドセクション 奥 近文変電所（旭川方） |
 |
| 負き電線（NF）には保安器が繋がる。NFに過大電圧が掛かった場合放電を起こし接地する。 |
